バルブ試験機 (Valve Tester)

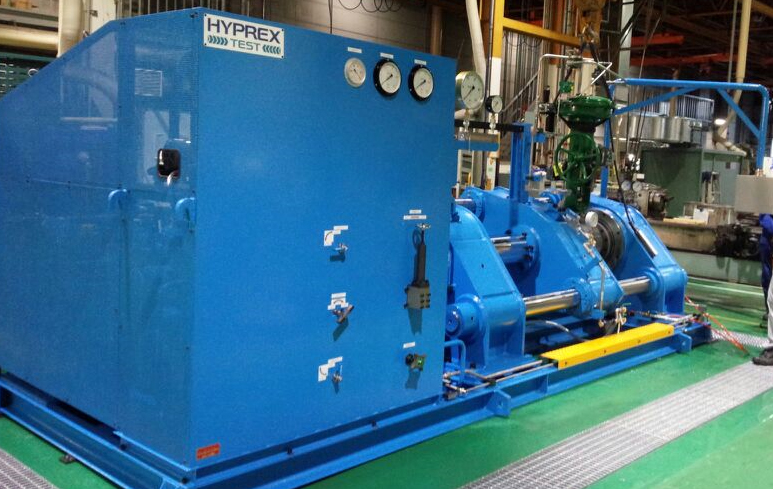

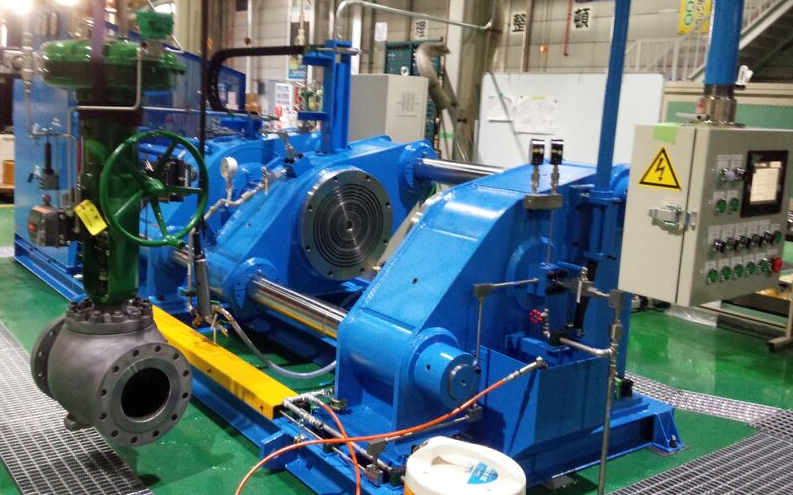

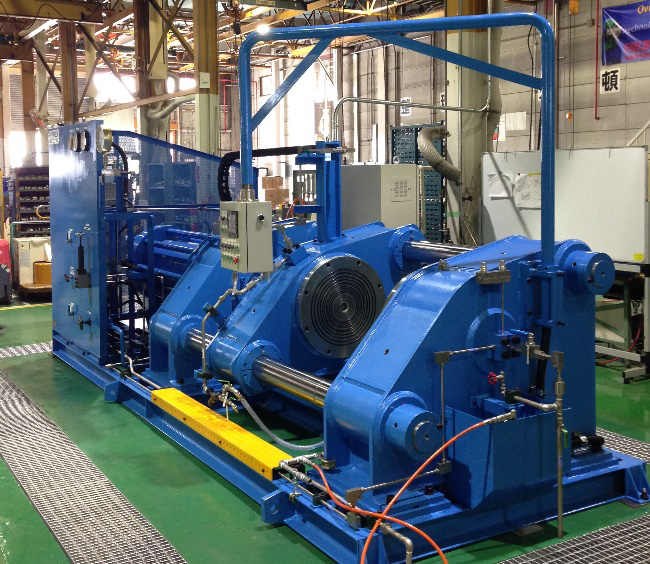

２０００KN 横型バルブ試験装置
本装置はグローブ弁、バタフライ弁などを水圧にて耐圧試験を行う装置です。
■耐圧試験中の内圧を検出して、フィードバツク制御によりワーククランプ力量を対象ワークに、必要以上の負荷が掛からない為にワークの損傷が防がれます。
■シールシリンダー締め付け力量ハ、タツチパネル上で「シール口径及び試験圧力の設定」にて行えます。
■試験は、エアーリーク試験後に真空ポンプにてバルブ内のエアーを取り除きます。
次に、低圧送水で満水にして所定の耐圧試験及び油量の確認を行います。
■装置主仕様
| シール力量 | 最大 | 2000 KN |
|---|---|---|
| デーライト | 1300 mm |
|
| ストーロク | 1100 mm |
|
| 面盤径 | φ600 mm |
|
| 前進速度 | 2000KN時 | 4 mm/ｓｅｃ |
| 1000KN時 | 8 mm/ｓｅｃ |
|
| 後退速度 | 8 mm/ｓｅｃ |
|
| 油圧装置 | 最大圧力 | 20.6Mpa |
| タンク容量 | 200 Ｌ |
|
| 水圧装置 | 最大圧力 | 83.3Mpa |
対象ワーク
| ワークサイズ | 最大 | 16" × class 300 |
|---|---|---|
| 試験圧力 | 最大 | 64.7 Mpa |
| 面間長さ | 最大 | 1057 mm |
