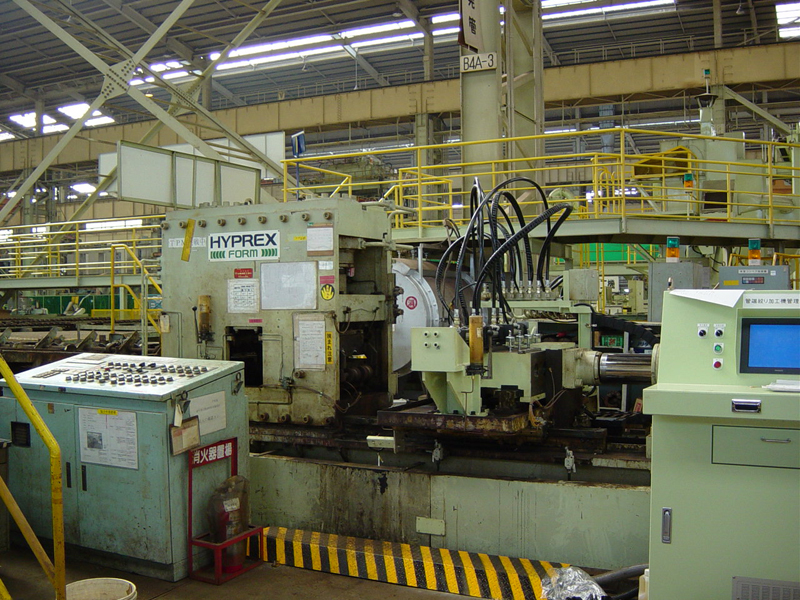

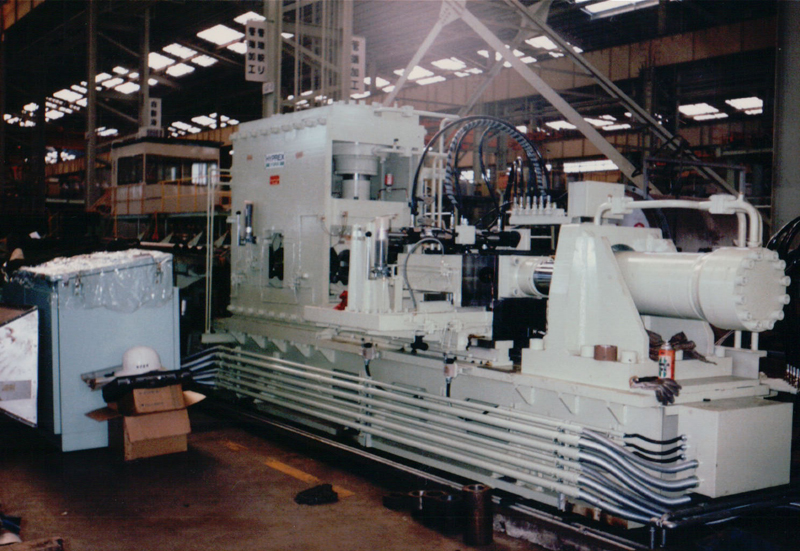

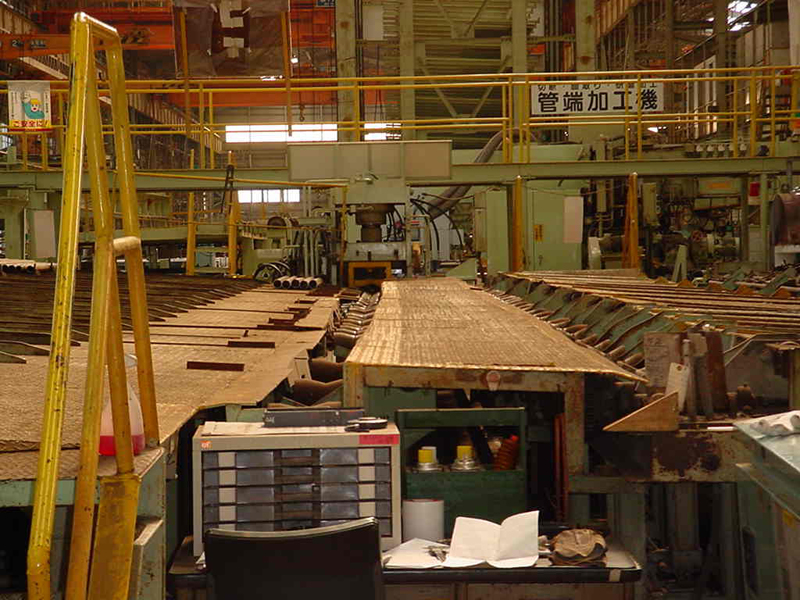

ボイラーチューブ用絞り加工機
BOILER TUBEの管端絞り加工を行う自動機です。
予め、入力された絞り長さによりTUBE挿入位置が、原点復帰押釦にて自動的に動作します。
作業者は、WORK CLAMP側よりTUBEを挿入し、位置決めPLATEに端面を当て、自動起動“ON”にてWORK CLAMPをし、INPUTされたDATAに基づき所定の絞り加工を1回、２回あるいは３回行います。
絞り加工完了後、CLAMPが開して絞りHEADは原点に戻りますので作業者は容易にTUBEを取り出す事が出来ます。
TUBEの取り出し後は、再度自動起動“ON”する事により自動的にSTART位置まで復帰しますので繰り返し作業を行う事が出来ます。
主仕様
| 項目 | 仕様 | |
|---|---|---|
| 素管仕様 | 材質 | STB-35E, STB-35S, STB-42S |
| 外径 | Max. O.D. 89.1mm |
|
| 絞り長さ | 50mm ～ 400mm |
|
| 絞り回数 | Ｍａｘ.３回 |
|
| 機械仕様 | クランプ力量 | 2.000ｋＮ |
| 成形力量 | 1.000ｋＮ |
|
| 成形ストローク | 700ｍｍ |
|
| 動力 | 油圧ユニット | 22kw x 6P |
| タンクユニット | 700Ｌ |
|
■絞り長さの数値化
成形ストーロクを数値化する事で、再現性とデータ化が可能

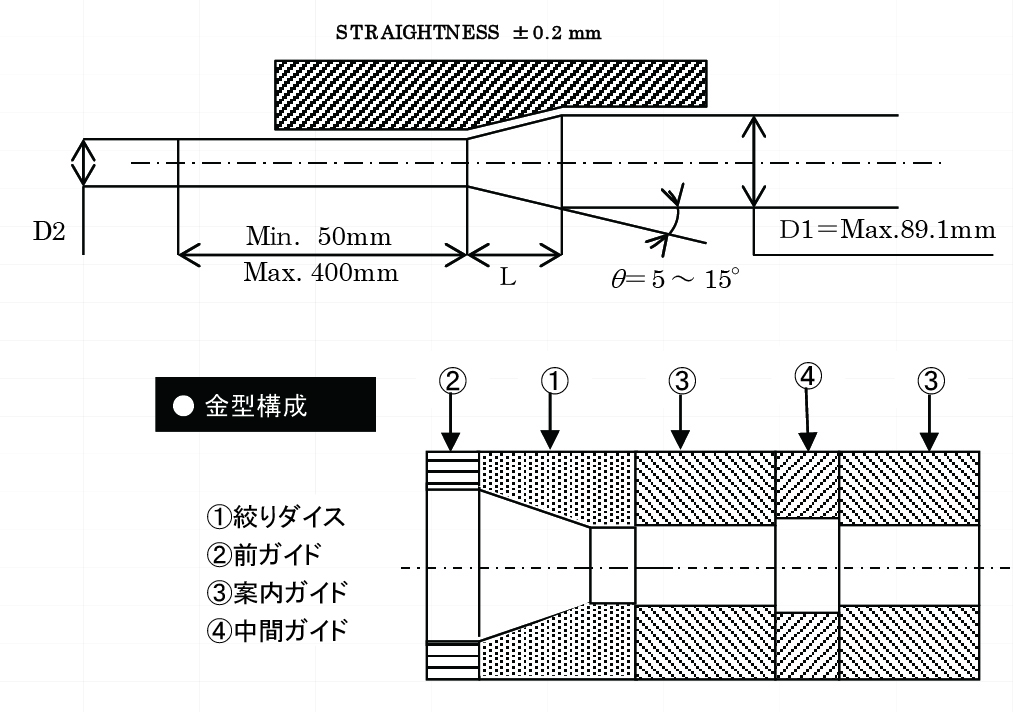

■長尺絞り於いても反りを抑制する金型構成
■仕様に応じ、最大4回絞りの構成が可能。
■搬入出装置と連動で自動化ラインの構成が可能。
■成形時の潤滑は、自動注油を行います。
水溶性潤滑は、チューブ仕様により可能です。
■ 絞り回数（参考）
| D1 | D2 | L | θ | 絞り回数 | |
|---|---|---|---|---|---|
1 |
76.2 |
50.8 |
50 |
15゜ |
3回 |
2 |
76.2 |
50.8 |
75 |
9゜ |
3回 |
3 |
76.2 |
50.8 |
75 |
9゜ |
2回 |
4 |
76.2 |
50.8 |
50 |
15゜ |
2回 |
5 |
76.2 |
63.5 |
25 |
15゜ |
2回 |
6 |
76.2 |
63.5 |
50 |
8゜ |
2回 |
7 |
76.2 |
60.3 |
30 |
15゜ |
1回 |
8 |
63.5 |
60.3 |
50 |
9゜ |
2回 |
9 |
63.5 |
50.8 |
25 |
15゜ |
2回 |
10 |
63.5 |
50.8 |
50 |
7゜ |
2回 |
11 |
63.5 |
50.8 |
37 |
9゜ |
2回 |
12 |
63.5 |
45.0 |
37 |
15゜ |
3回 |
13 |
50.8 |
45.0 |
40 |
4゜ |
2回 |
14 |
50.8 |
38.1 |
25 |
15゜ |
1回 |

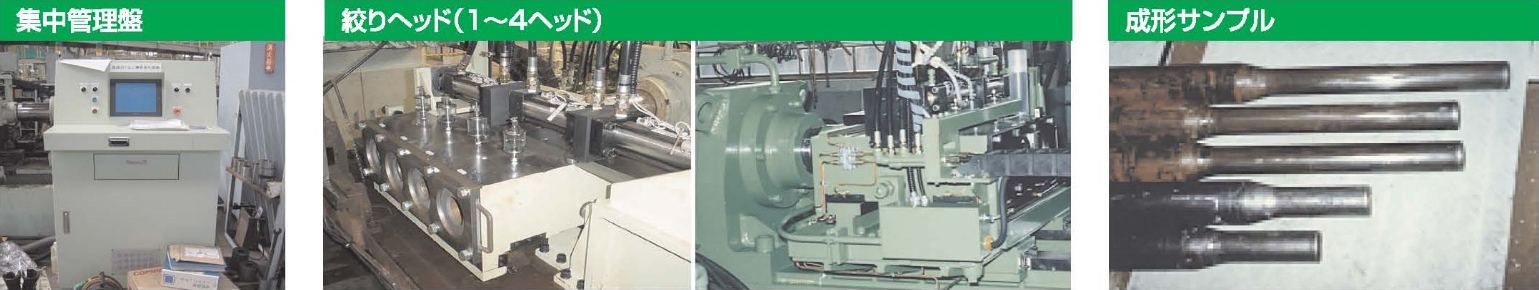

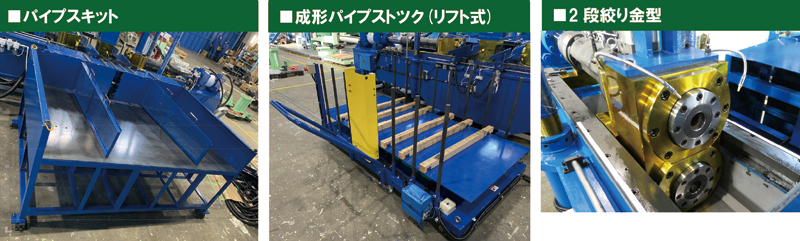

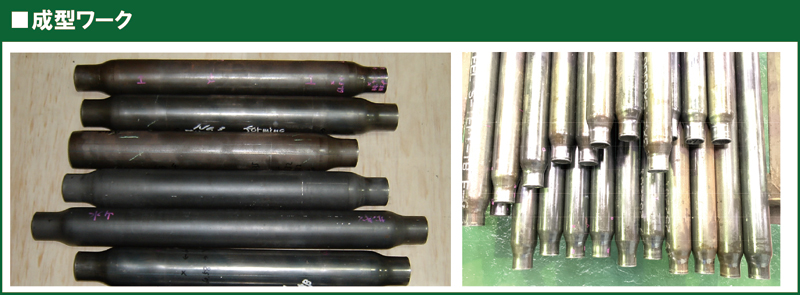

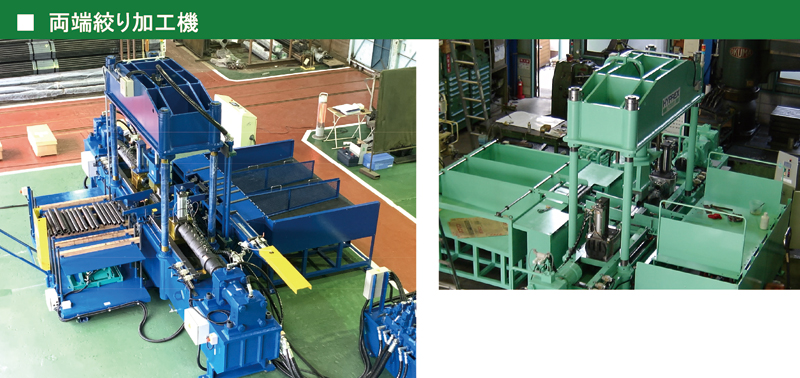

装置写真＆成形サンプル
