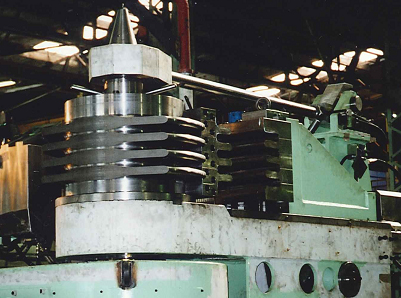

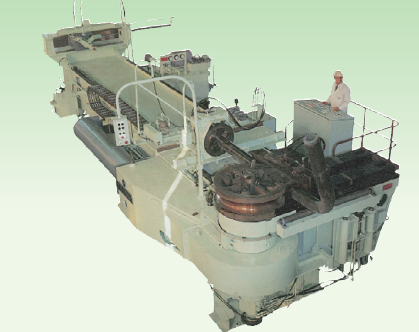

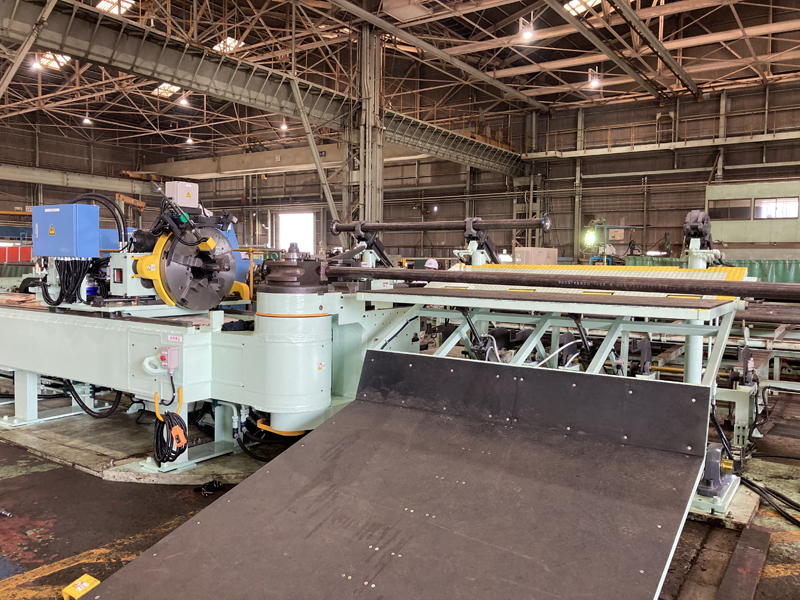

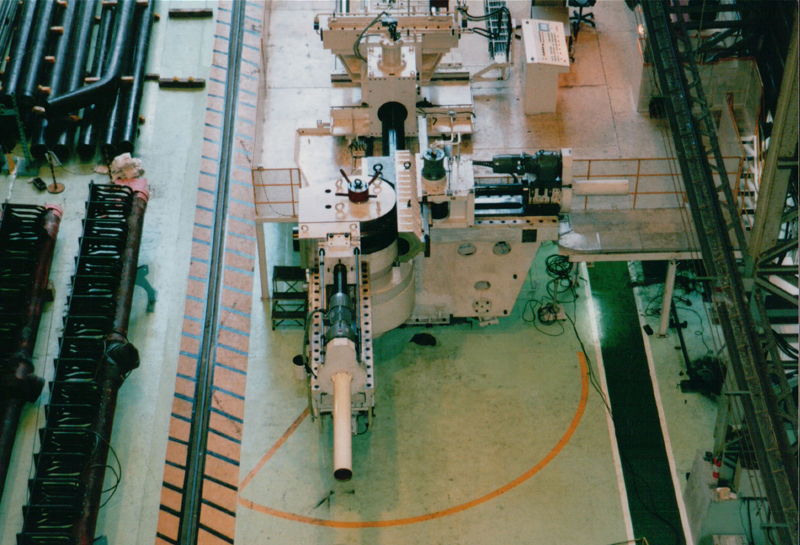

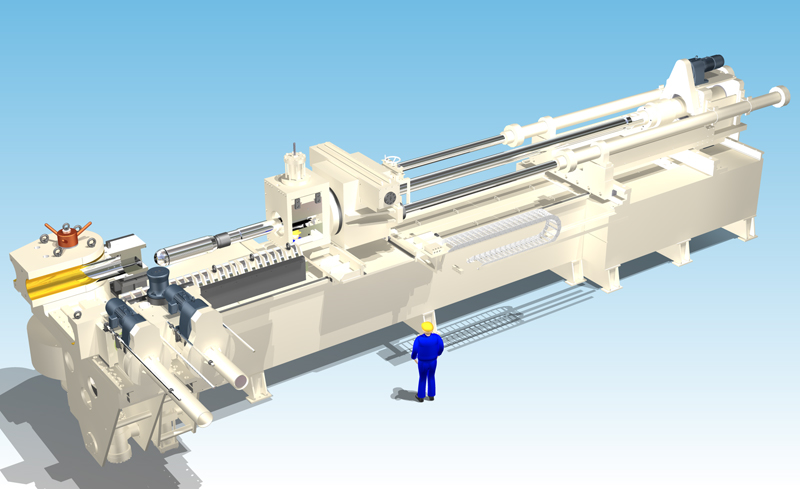

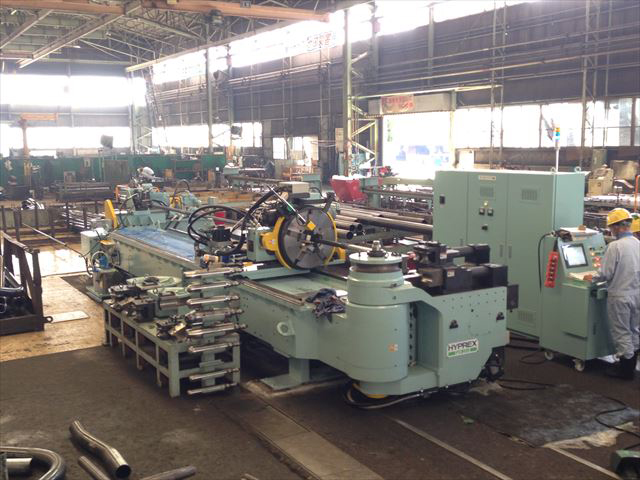

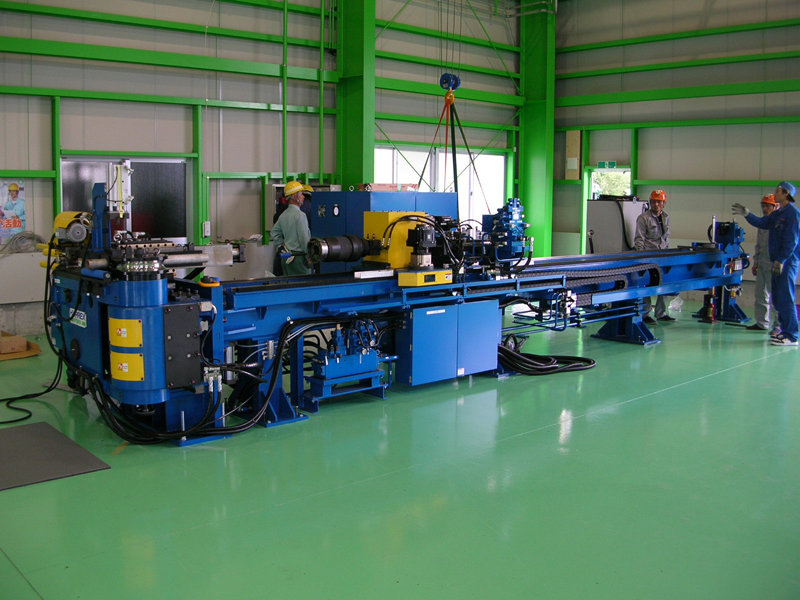

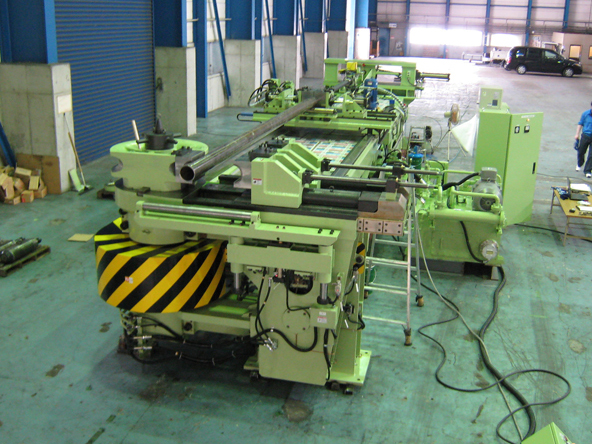

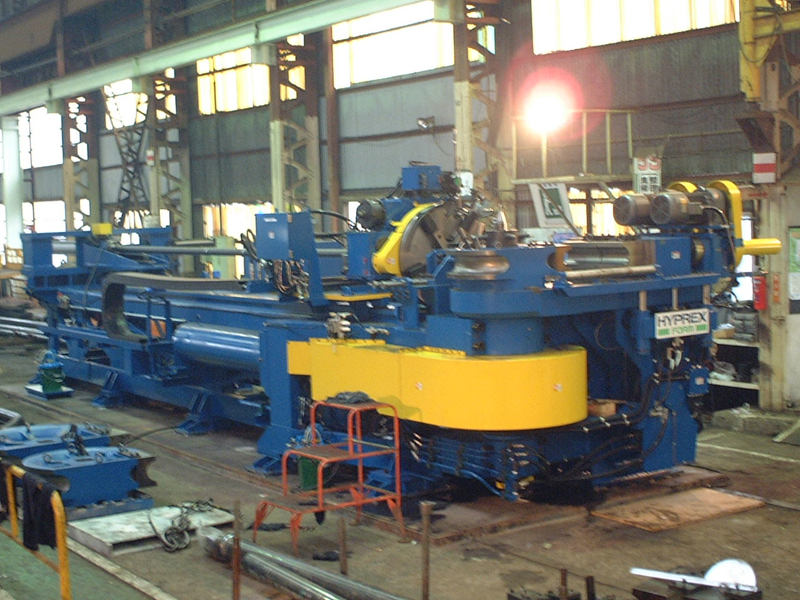

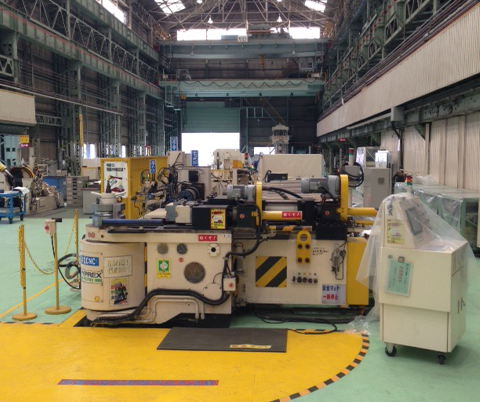

本機は、従来、冷間にて曲げる事の出来なかった大口径管の薄肉、小半径曲げ（1.5DR）を可能とし、更に最大肉厚6０ｍｍ迄を冷間にて加工可能とした高曲げトルクを有した装置です。

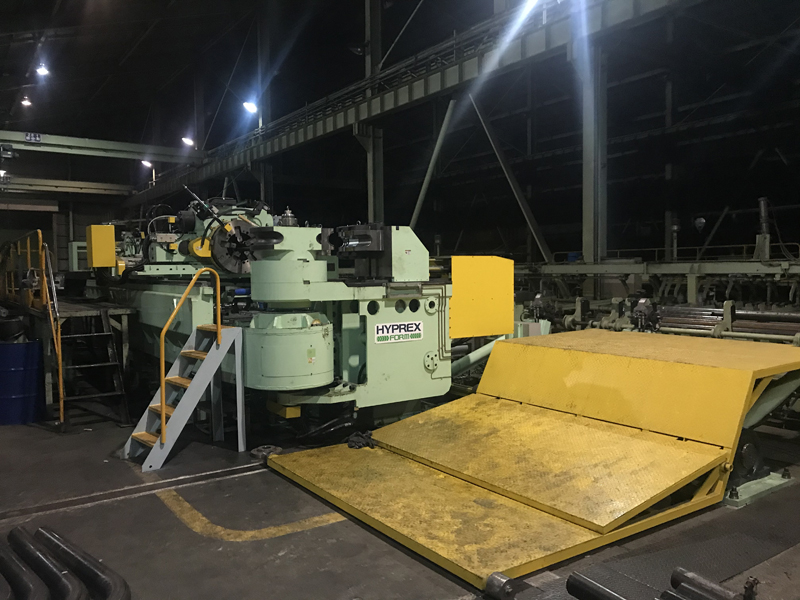

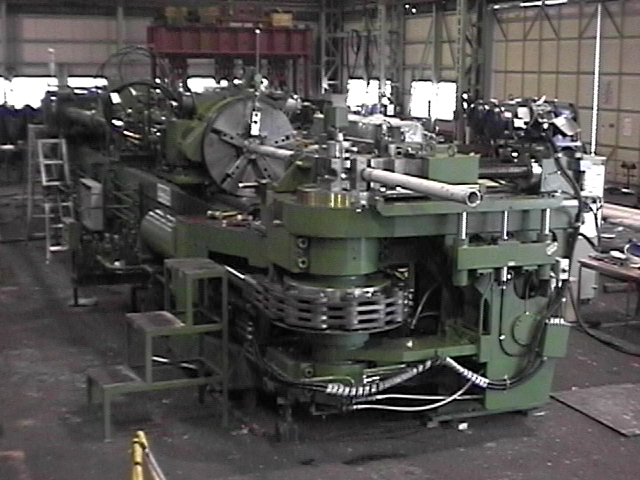

本機は、造船用のフランジ穴検出付きで「小半径曲げ」を可能とする機能を有しまた、「厚肉曲げ仕様」が可能な高トルクを有した装置です。装置のセットアップも数値化して、再現性と段取り換えを簡素化した装置です。

■YPB-712FS ベンダー

■YPB-708FS ベンダー

■YPB-706FS ベンダー

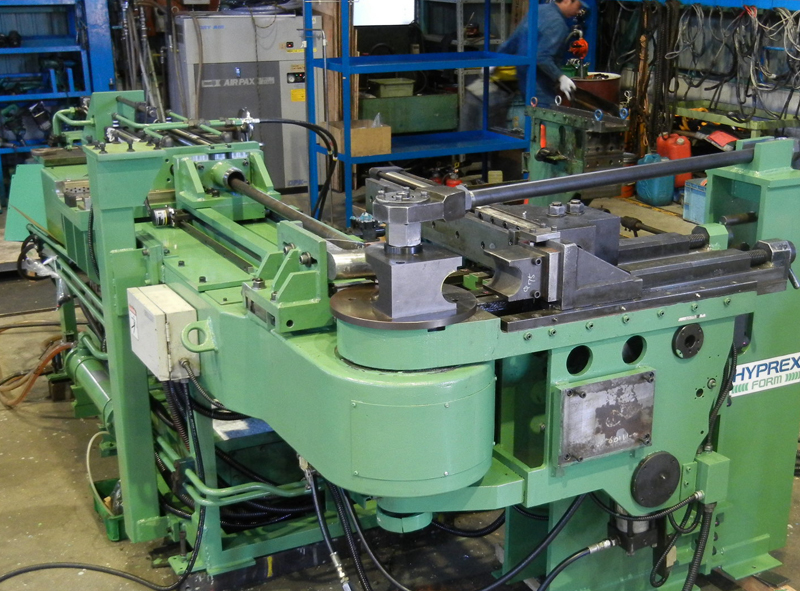

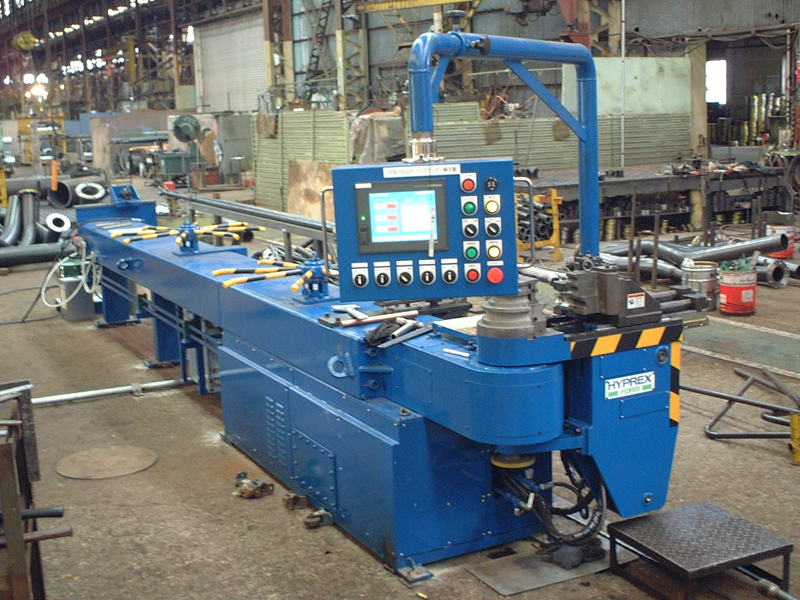

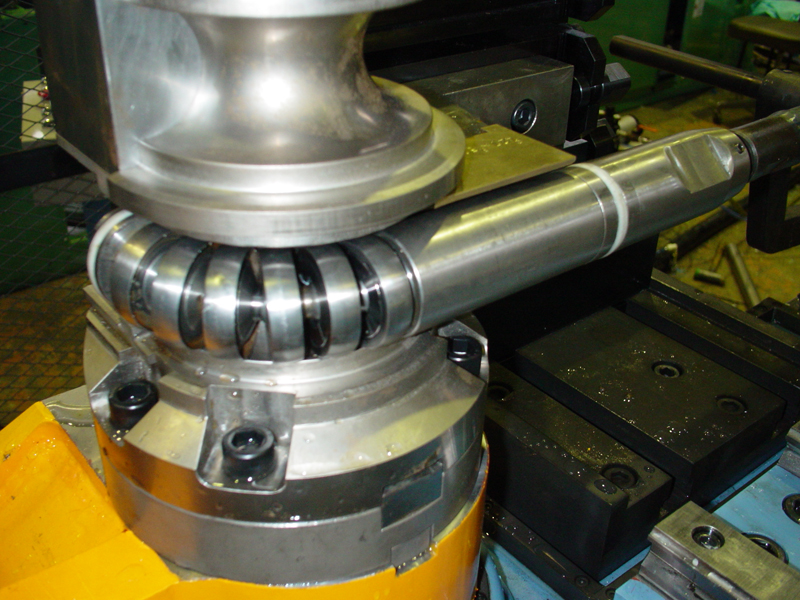

本機は、パイプ端面のフランジの有無にかかわらず単曲げから立体曲げ加工に至るまでの曲げ加工を行う事の出来、フランジ先付け対応で更に、クランプ／プレッシャー数値化により調整が容易で、芯金交換もカップリング方式により段取り替えが容易です。

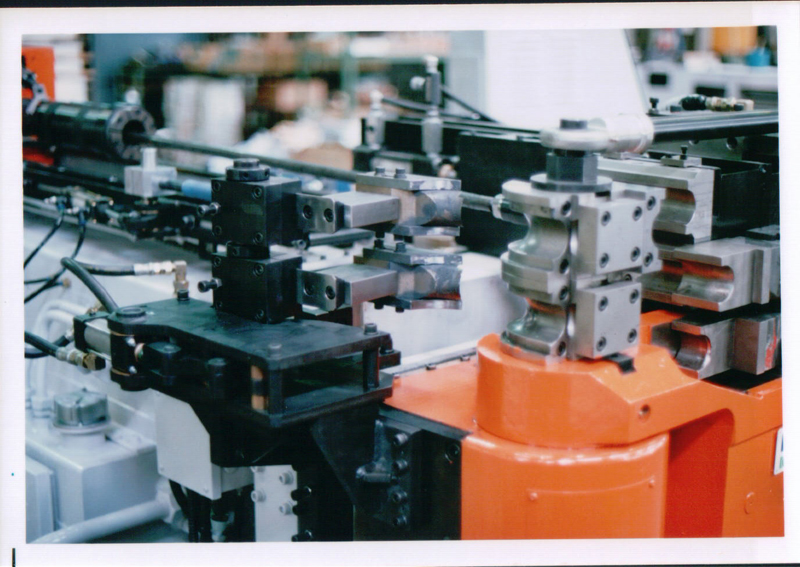

本機は、フランジ孔振りの角度設定及びフランジ孔の自動検出機能を有して尚且つ、曲げ型の締め付けを簡素化、クランプ・プレッシャの交換の容易化、芯金出量の数値化、芯金座屈検出等の機能を付帯する事が出来ます。

■せり上がりクランプ方式 (フランジ穴検付き)

本機は、フランジ孔振りの角度設定及びフランジ孔の自動検出機能を有して尚且つ、曲げ型の締め付けを簡素化、クランプ・プレッシャの交換の容易化、芯金出量の数値化、芯金座屈検出等の機能を付帯する事が出来ます。

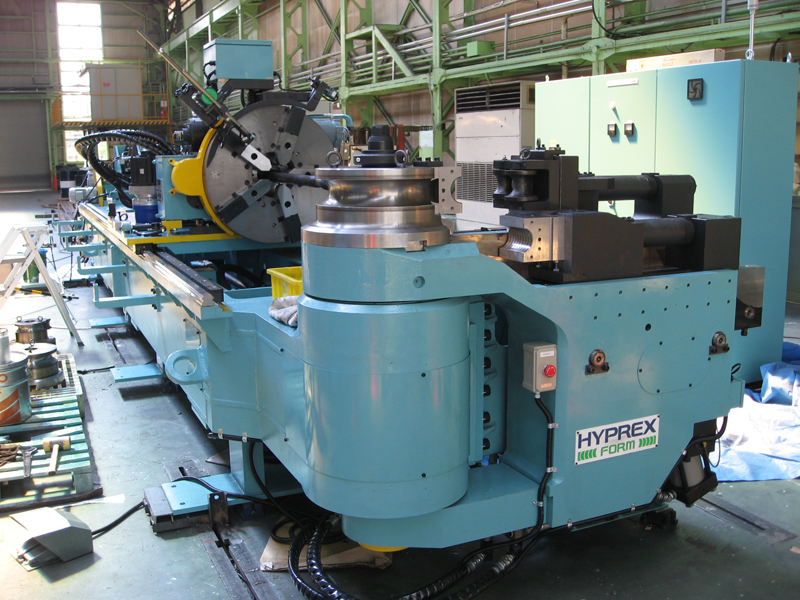

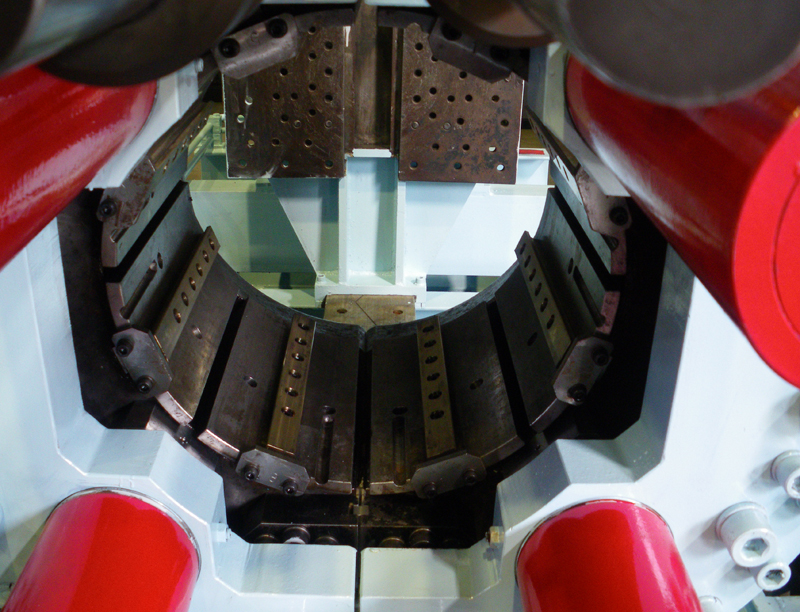

■スクロールチャック方式式 (フランジ穴検付き)

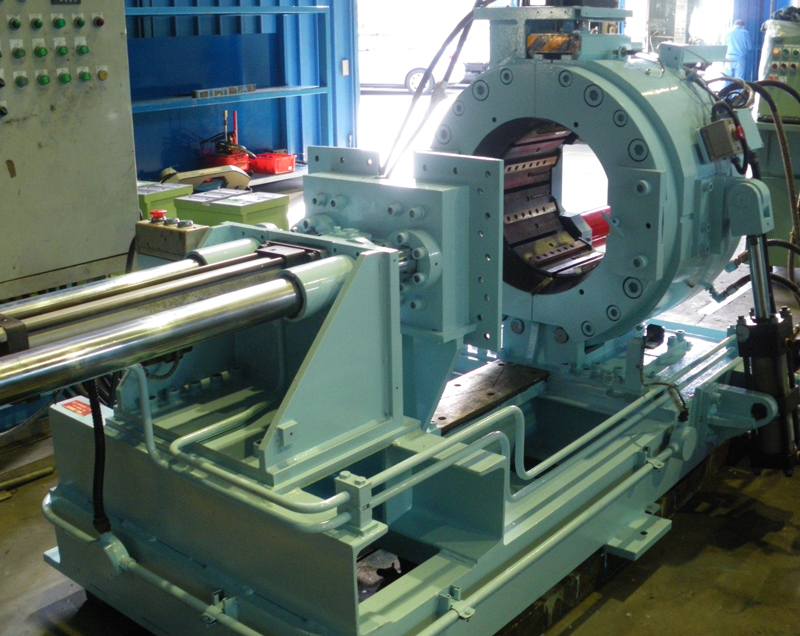

■マスターコレット方式 (特殊多段コレット)

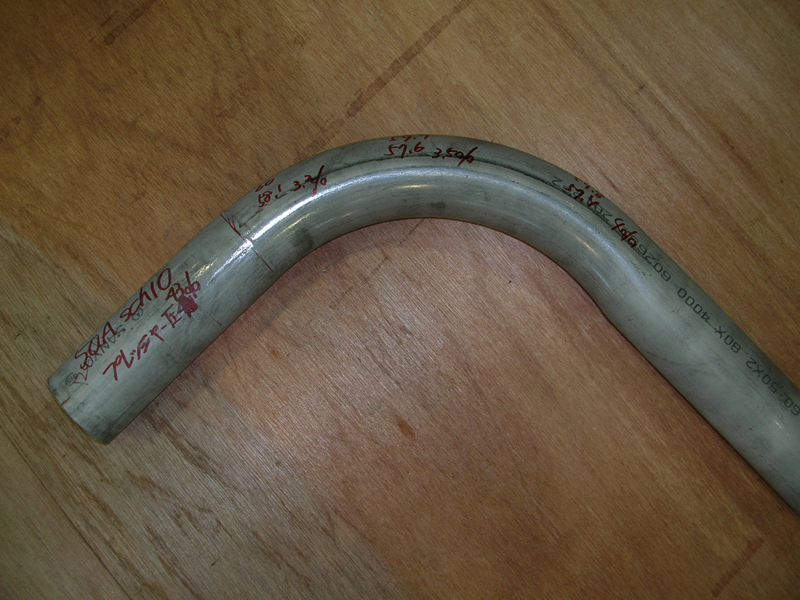

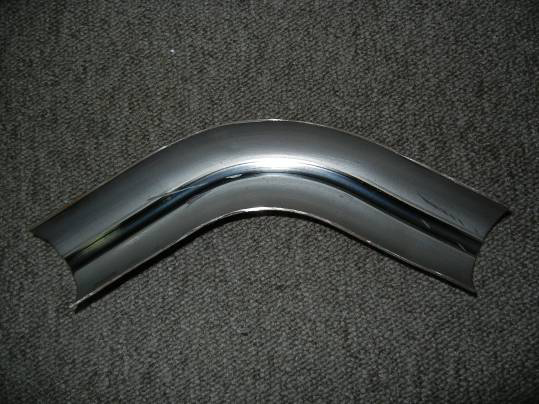

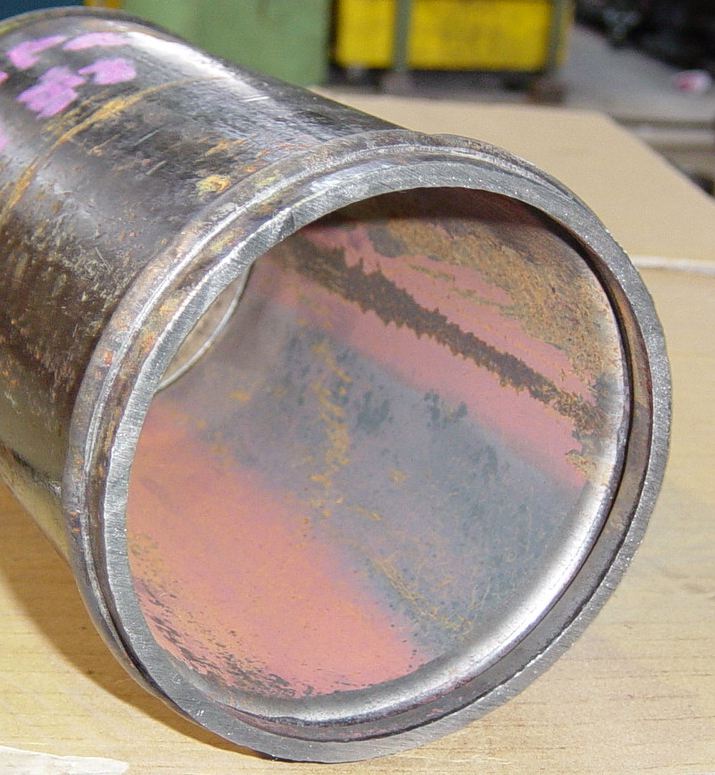

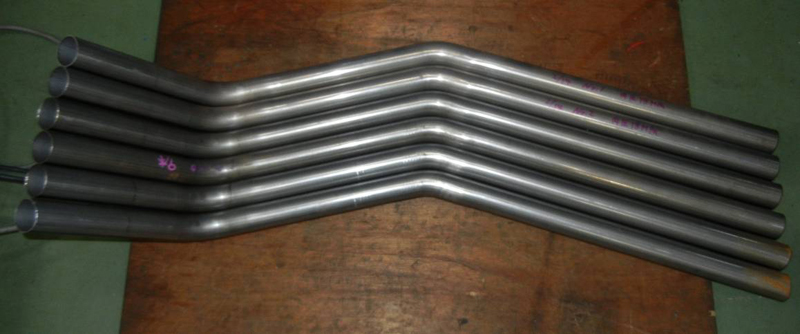

本機は、SUS 管などの薄肉をマンドレスレスで曲げを可能とした特殊ベンダーです。各部の調整も数値化された再現性、作業性に優れた装置です。

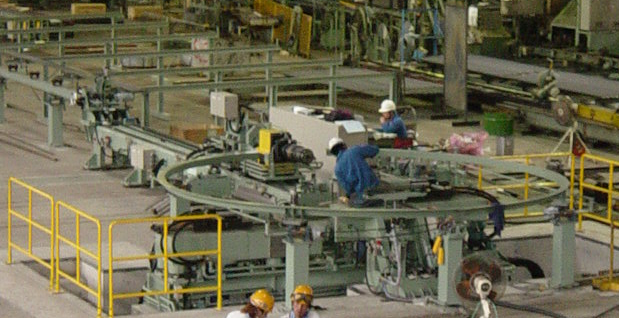

本機は、蛇行曲げを主体とした曲げを行いますが三次元曲げを可能とした装置です。口送り機構及びバックブースト装置は７＊＊シリーズの機構を採用し蛇行曲げの為の簡易テーブルを設けています。

本機は、YPB-703S ベンダー(バックブースト付き)と反転装置、ワークデーブル等の周辺設備を設置して蛇行曲げを行う装置です。

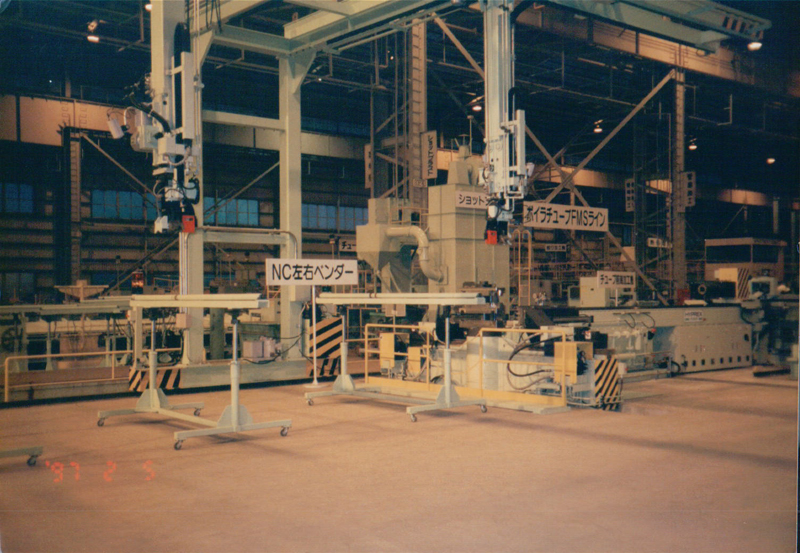

本機は、１ヘッドで左右両曲げを可能とした装置で、曲げ後は専用ハンドリング装置で次工程のパネル溶接ラインへ搬送いたします。

本機は、C 型ベンダーでフィンチューブをステッキ曲げ行う専用装置です。 結束されたチューブをハンドリングして先端を切断、開先後に、ベンダーでU ベンド曲げを行い所定の位置へストツクする一連の自動機です。

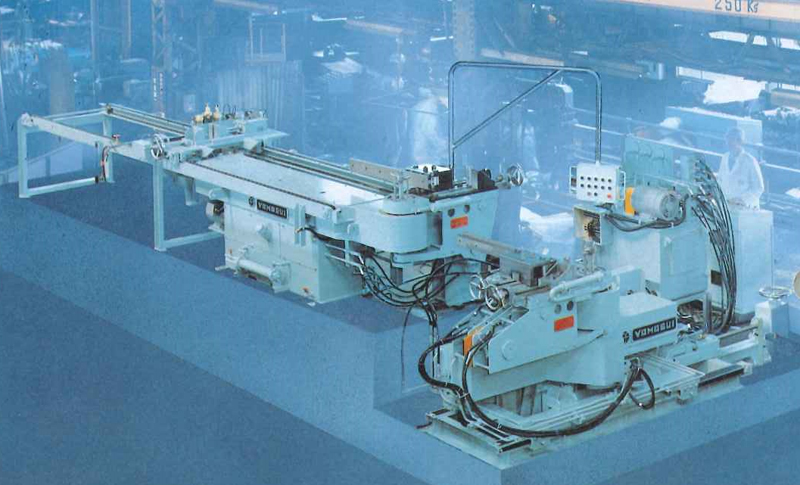

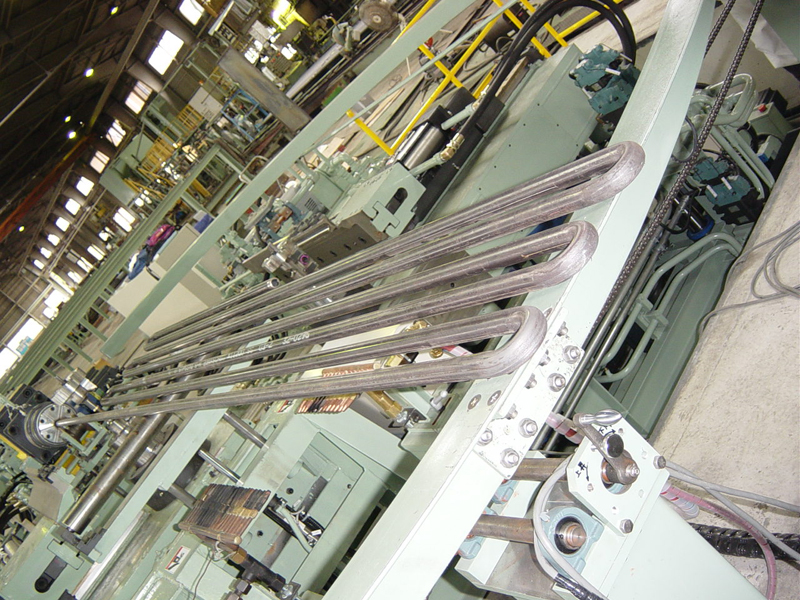

本機は、YPB-704S 右曲げベンダーと左曲げベンドヘッドの組合せでU ベンドの連続曲げ及び三次元曲げを行う装置です。

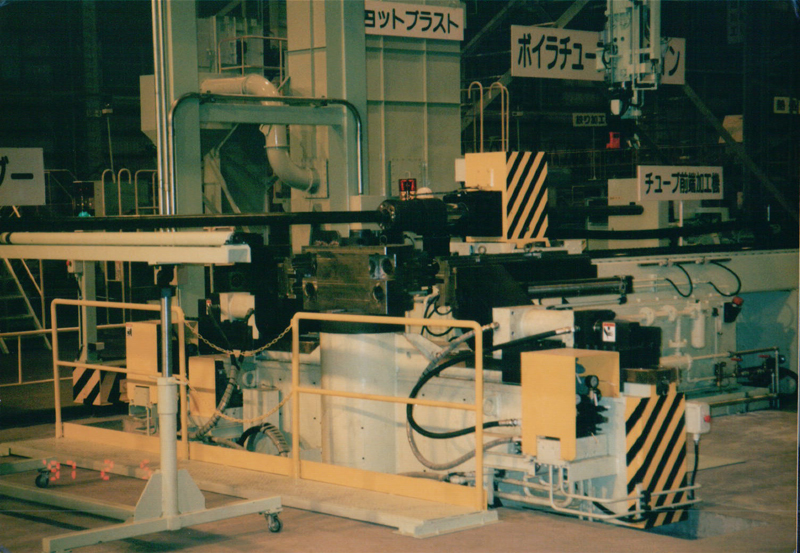

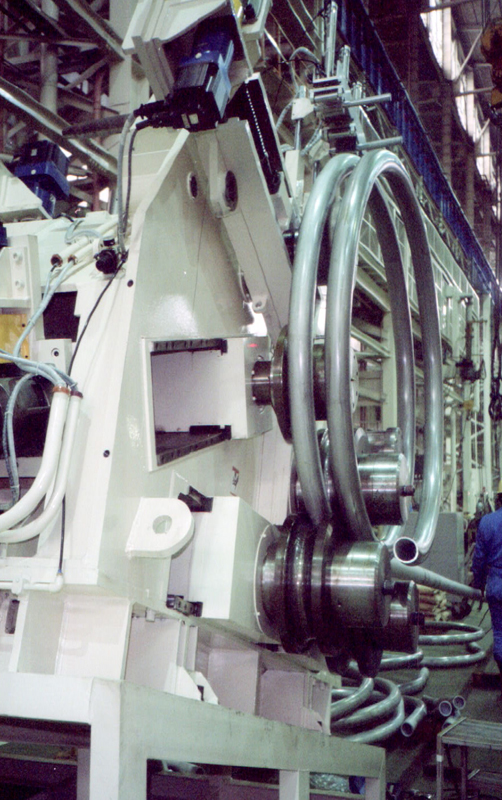

本機は、ボイラー曲げ用の三次元曲げを、用途に応じ各種曲げを行う装置です。

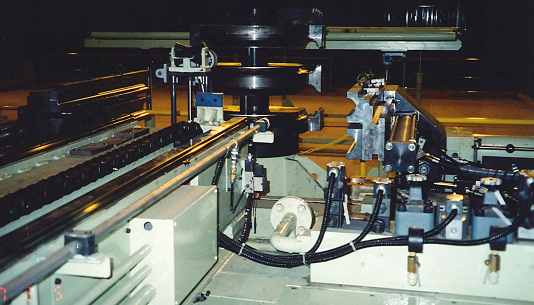

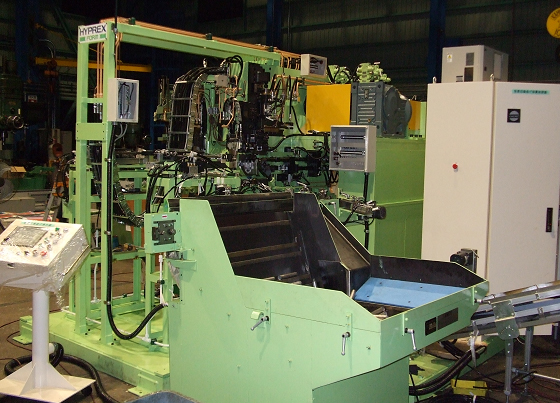

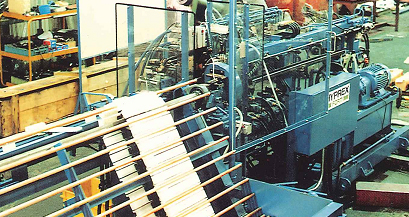

本装置は、予め所定の長さに切断されたパイプがストツカーより自動的にベンダーへ４本毎供給され、90゜曲げ加工後搬出され所定のケースにストックする全自動ベンダーです。

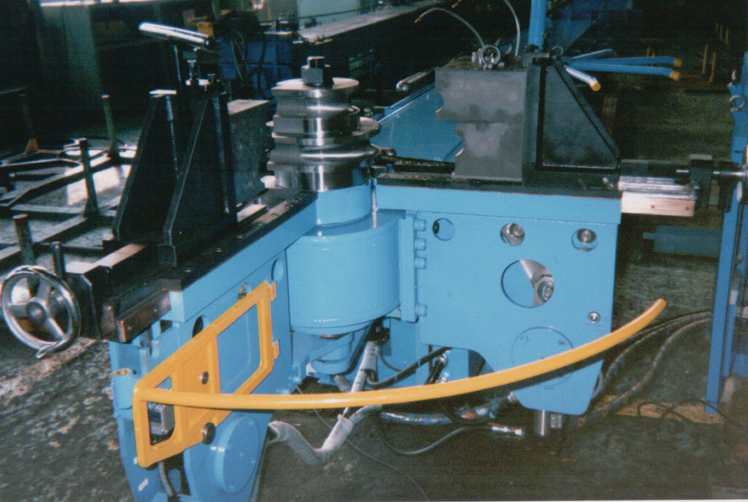

本本装置は、異形管曲げワークで小半径及び大半径曲げを行うベンダーです。小半径＆大半径兼用ベンダーは、下金型に小半径、上金型に大半径曲げ用ローラが設置され任意に連続曲げを可能としています。　また、大半径専用曲げベンダーは、プレス曲げ方式を採用してスプリングバツクの測定を自動的に行い、所定の曲げ角度になるまで繰返自動的に曲げ加工を行います。

■ 小半径＆大半径異形管曲げベンダー

■ 大半径曲げベンダー(ｽﾌﾟﾘﾝｸﾞﾊﾞｯｸ自動計測)

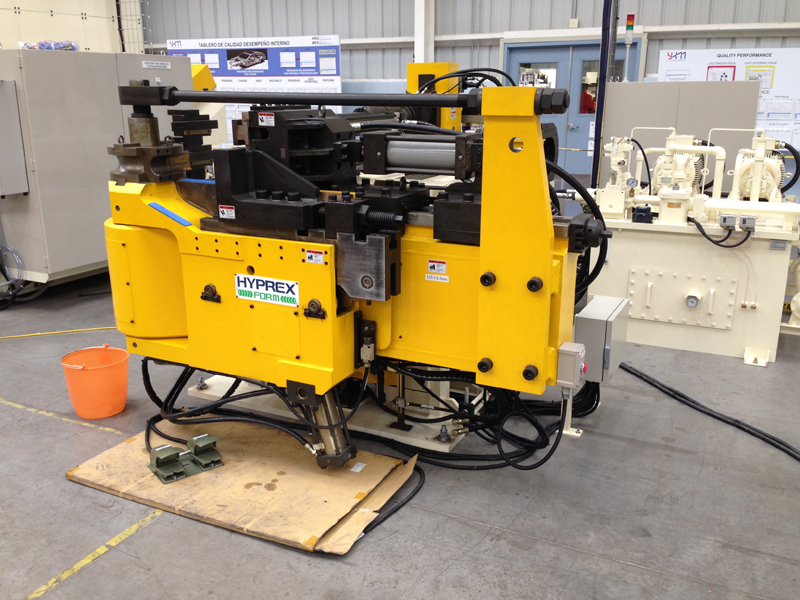

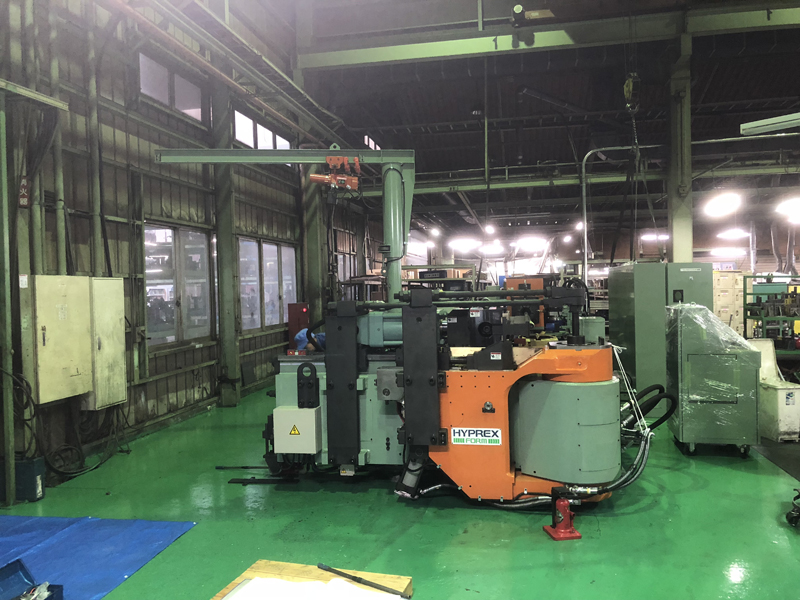

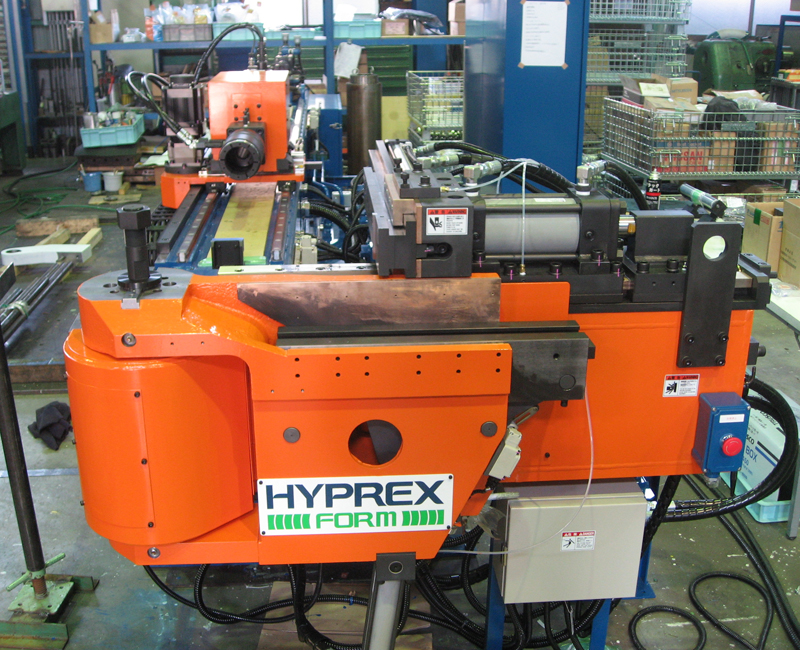

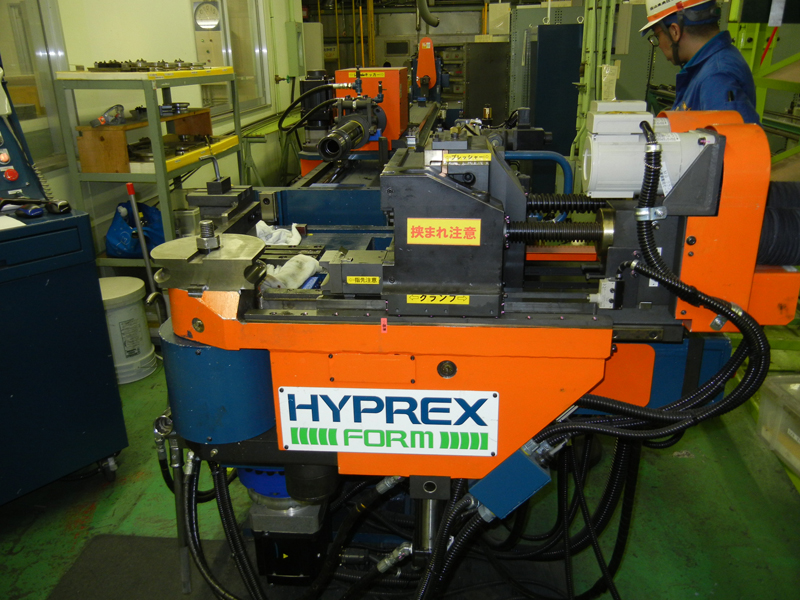

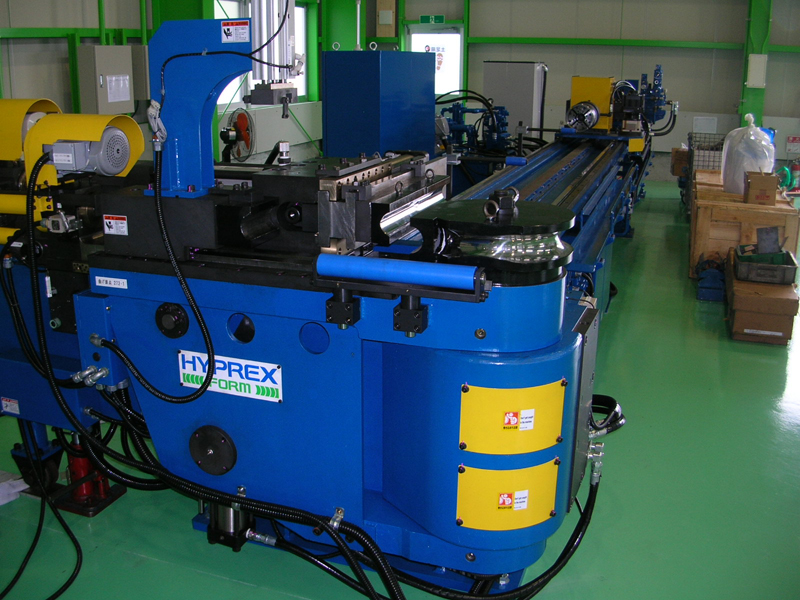

本機は、右曲げベンダーまたは左曲げベンダーに切換えが出来、各セットアップは全て数値化され再現性が優れた装置です。

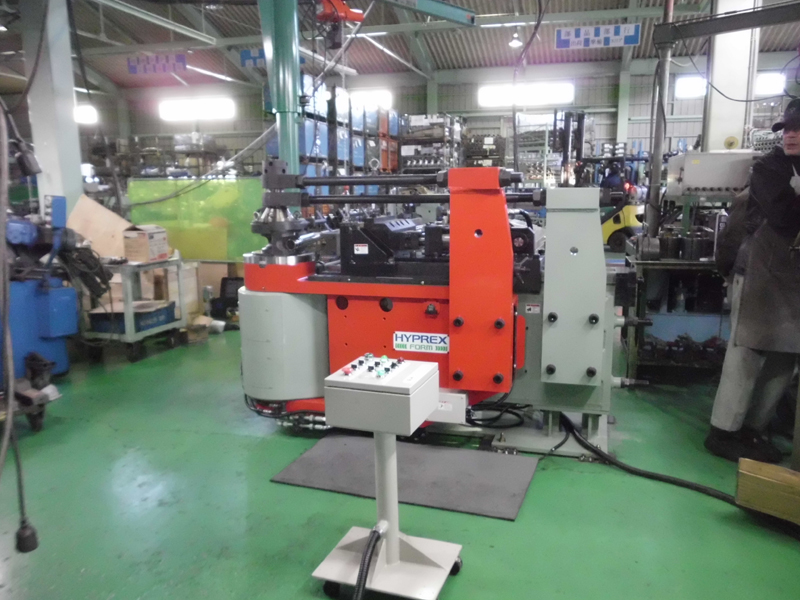

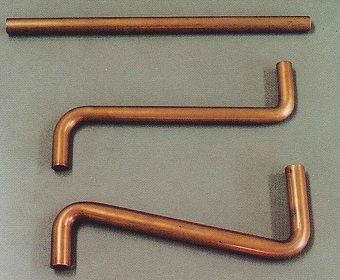

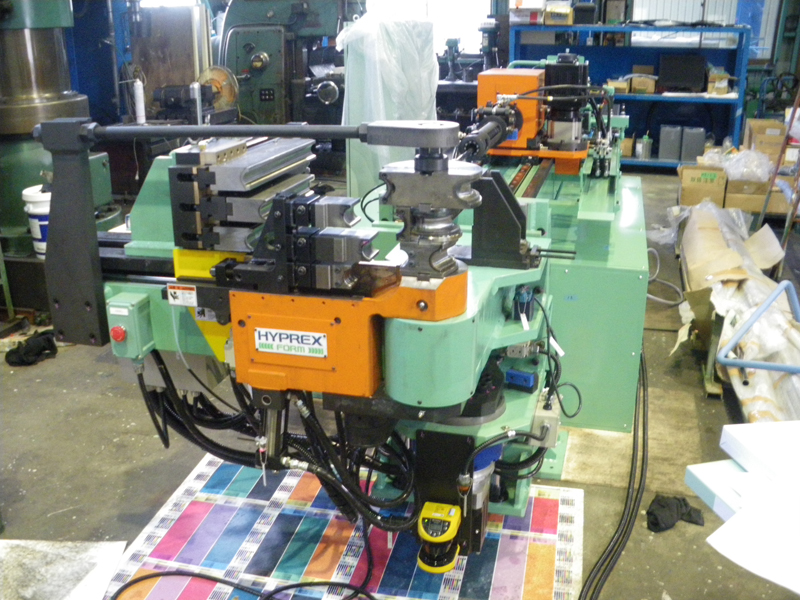

本機は、1ヘッドで、右曲げ及び左曲げが連続で行える自動ベンダーです。

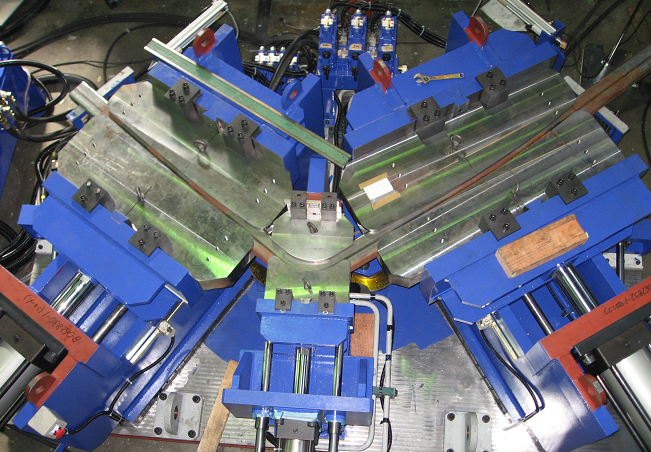

本機は、曲げるワークの両端を引張りながら金型に押し当てて曲げ成形するベンダーです。

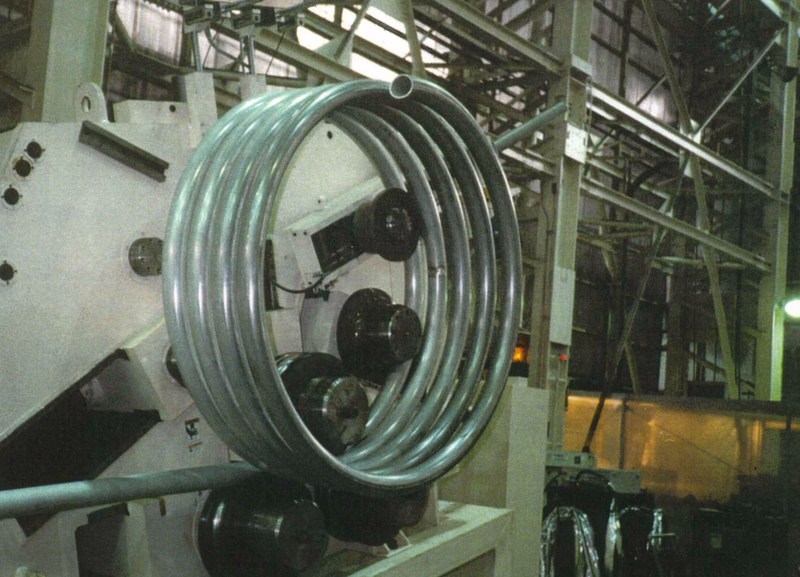

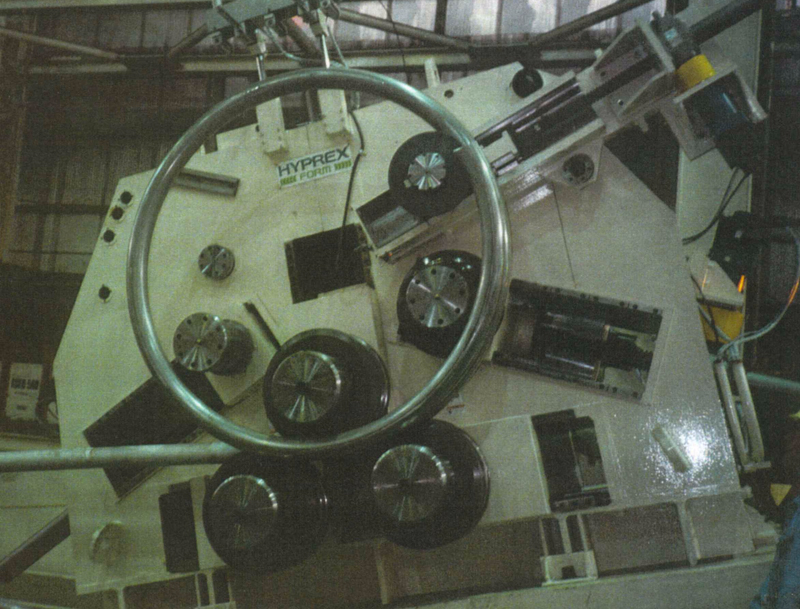

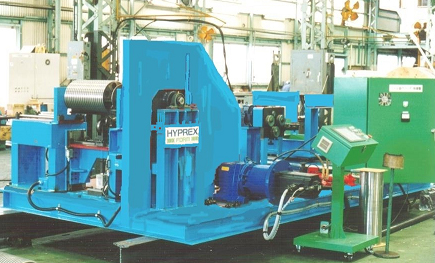

円筒形に曲げる自動コンプレッションロールベンダーです。

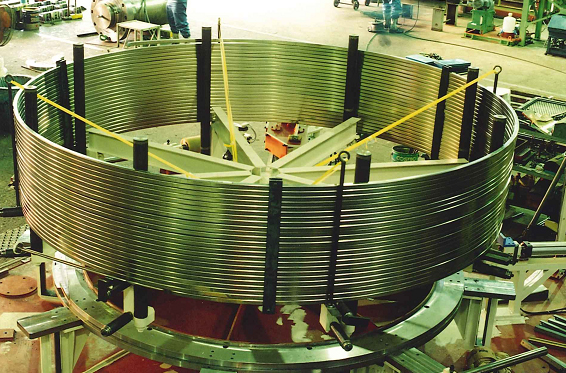

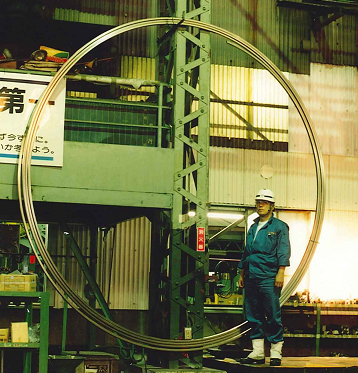

本装置は、３本ロール駆動方式でボトムロールと加圧ロールにて曲げを行います。曲げ途中にて径測定を行い修正ロールが自動的に移動する事で所定径の連続曲げが行えます。また、この連続曲げ時のリードは、リード修正ロールにて任意に設定可能です。
径及びリードが自動的に設定可能な為に、異なる径で順次曲げることも可能です。

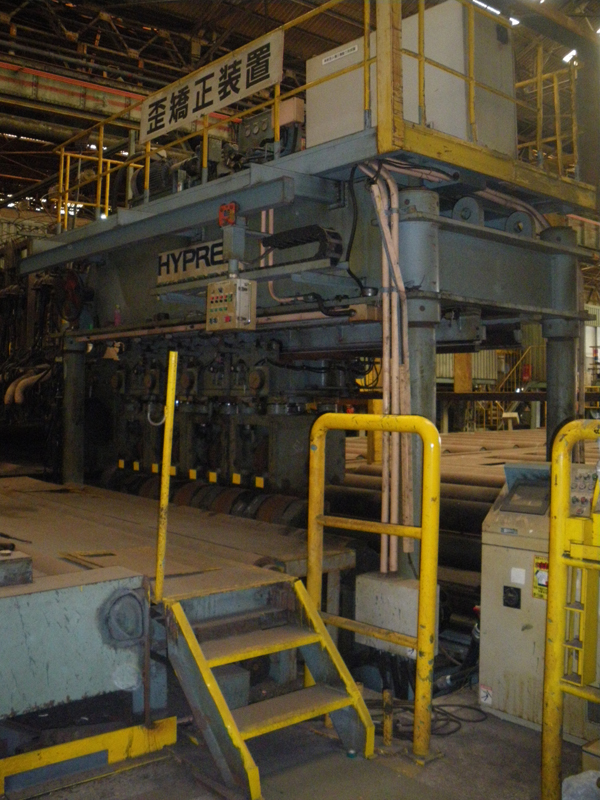

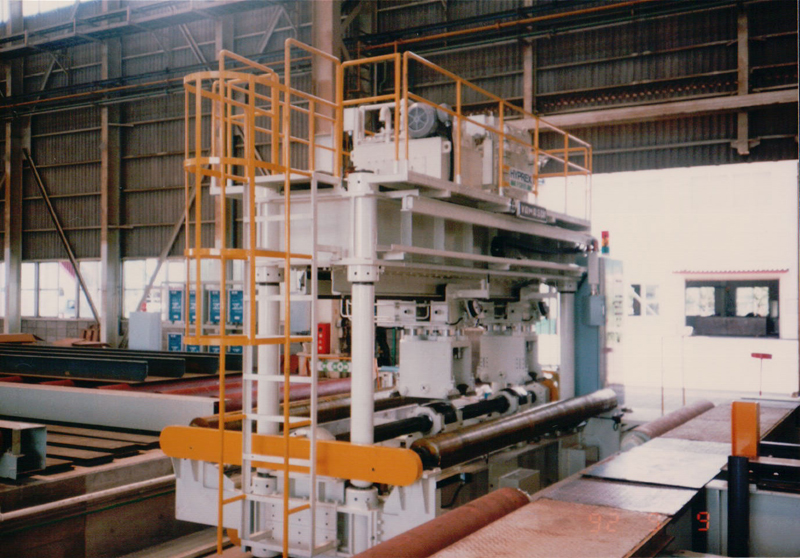

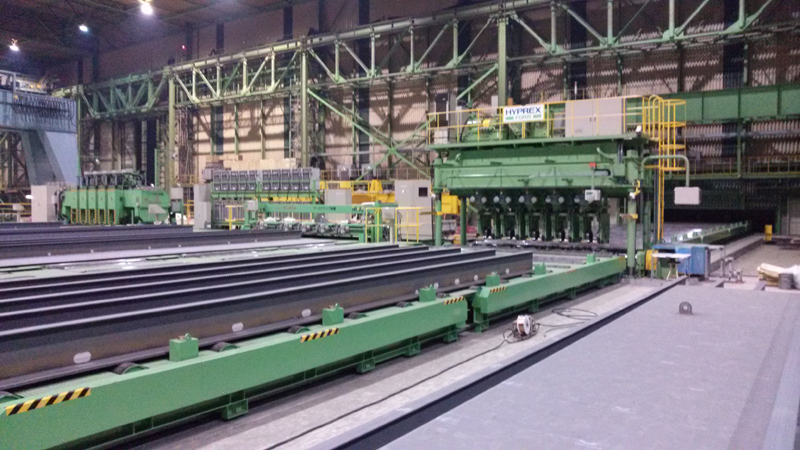

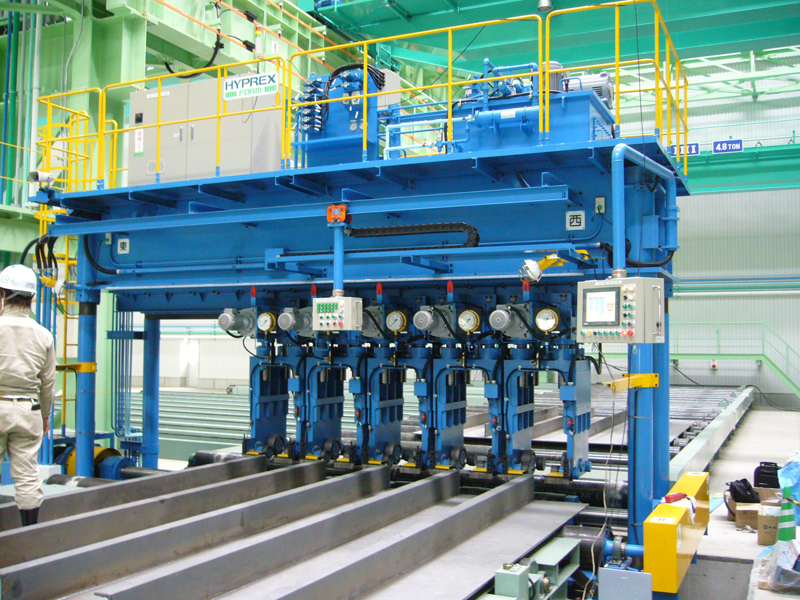

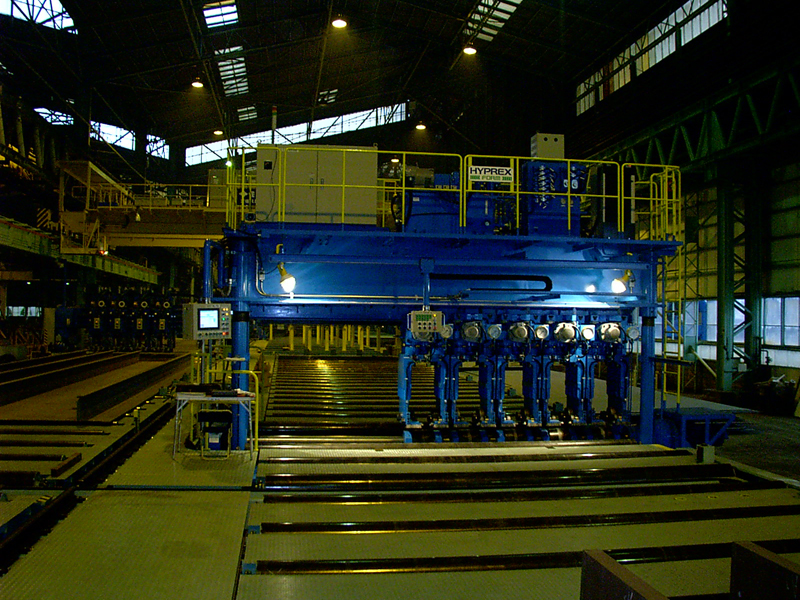

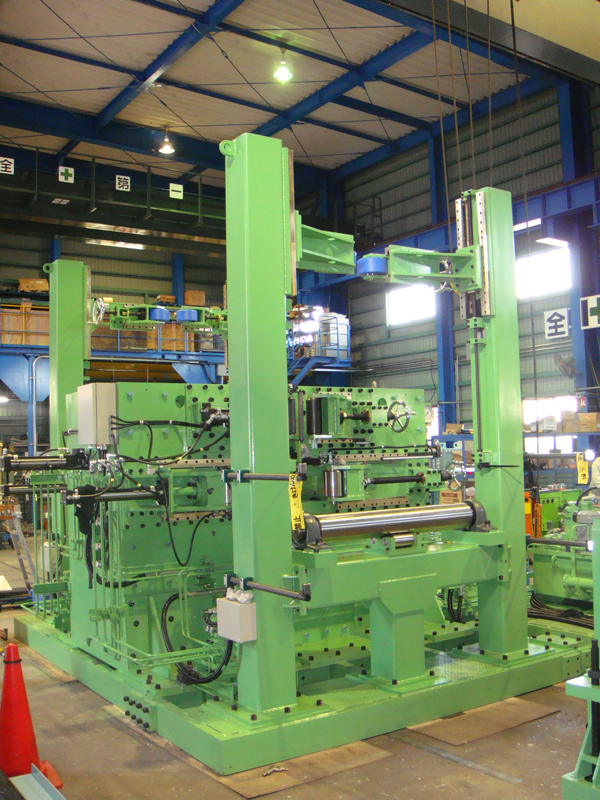

本機は、ロンジ本数が5連の対応の矯正機です。ワーク情報は、前工程より授受してロンジピッチ、矯正力量等のセットアップを自動的に行う自動化ラインに対応可能な矯正機です。

本機は、ロンジ本数が5連の厚板対応の矯正機です。ワーク情報は、前工程より授受してロンジピッチ、矯正力量等のセットアップを自動的に行う自動化ラインに対応可能な矯正機です。

本機は、ロンジ本数が4連の対応の矯正機です。ワーク情報は、前工程より授受してセットアップを自動的に行う自動化ラインに構成されています。

本機は、極厚矯正が可能とする特殊装置です。矯正力量を抑えて、矯正手法で矯正可能とする為に受圧ローラーが退避可能となっています。

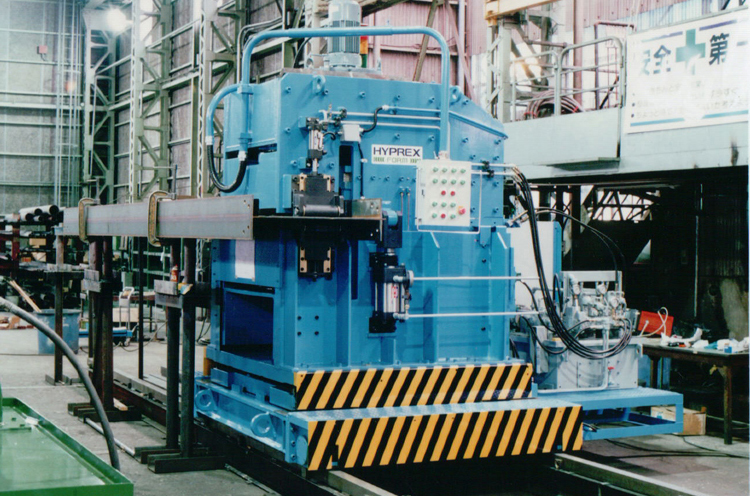

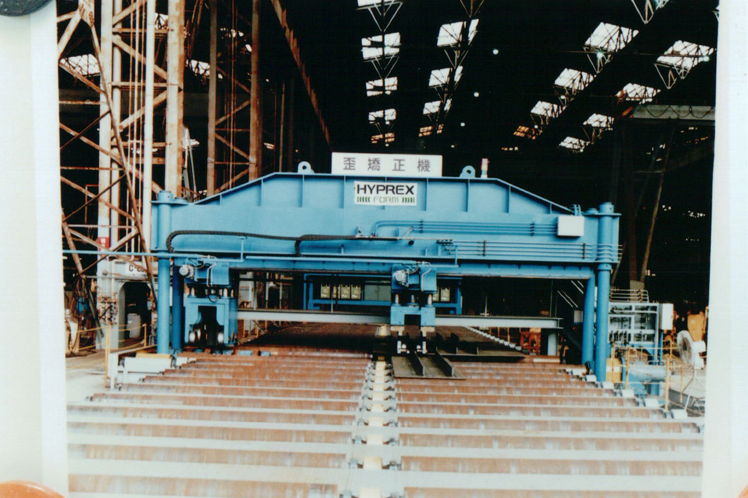

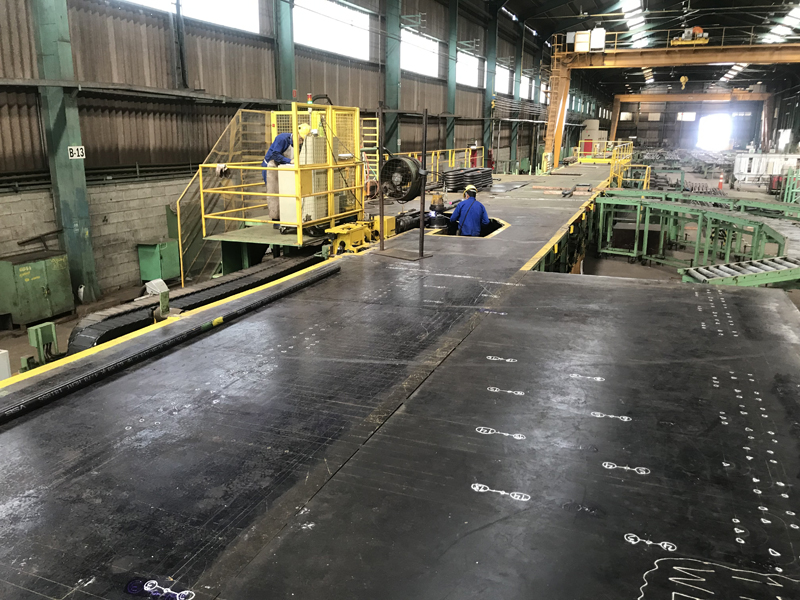

本装置は、工場建屋の制約と既存の後工程を活用する為に、ワークは移動せず矯正機が自走しながら矯正する特殊装置です。　装置は、ワーク受けのリフターと連動して矯正可能としています。

本装置は、前後ラインが2系列対応可能とする為に矯正機が横移動する装置です。前ラインの溶接速度に対し、矯正速度が速い為に可能となります。

本機は、ロンジ本数が5連の対応の矯正機です。ワーク情報は、前工程より授受してセットアップを自動的に行う自動化ラインに構成されています。

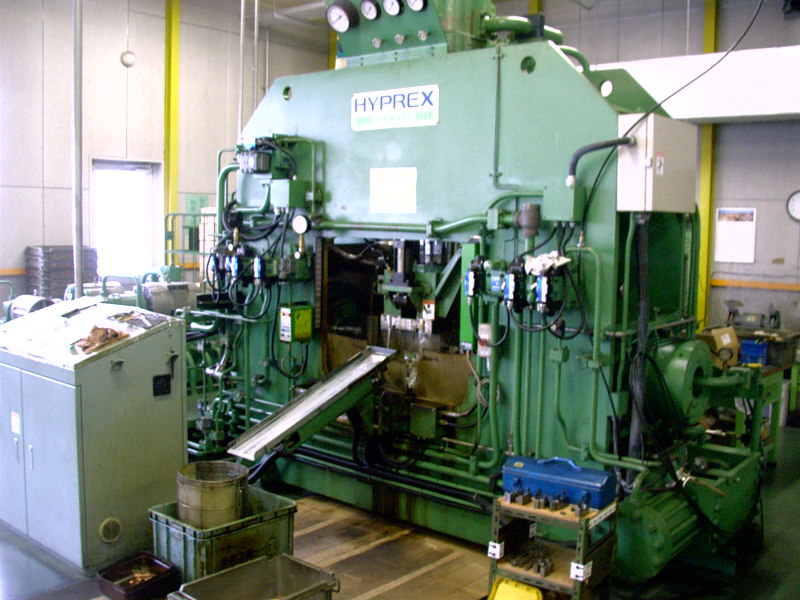

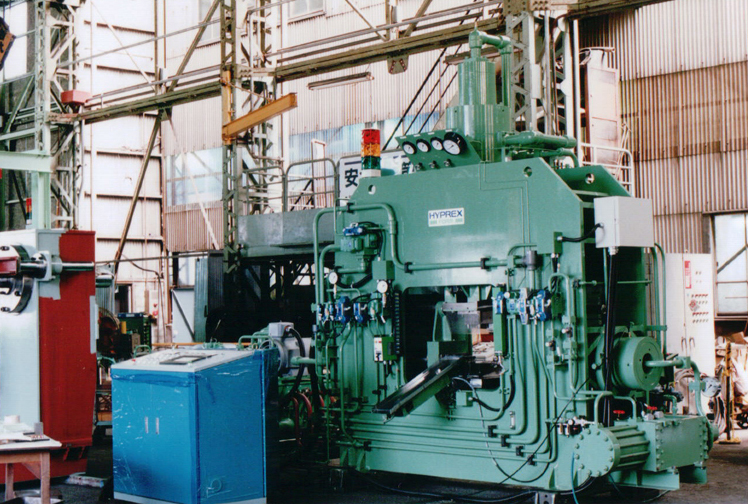

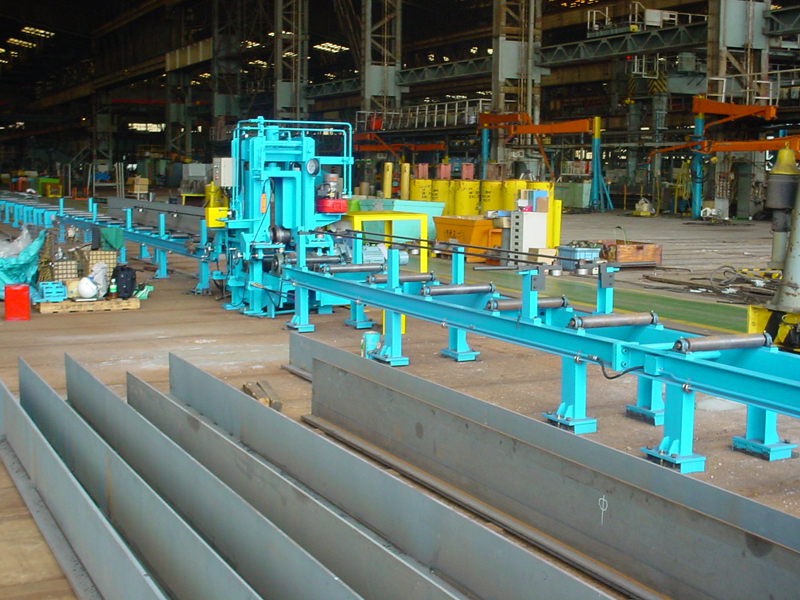

本機は、ビルアップ専用の矯正機でT型／L2型材を自動的に矯正可能とする為に各々の設定を数値化した装置です。角変形、横曲がり、山型キャンバーを同時に矯正可能とした装置です。

本機は、ビルアップ専用の矯正機でT型／L2型材を矯正可能とする為に角変形矯正機と横曲がり矯正機を組み合わせされた装置です。

本機は、ビルアップ専用の矯正機でT型材の角変形を矯正する為の装置で、山型キャンバーも同時に矯正可能とした装置です。

本機は、ビルアップ専用の矯正機でT型材の角変形を矯正する為の装置です。

本機は、横向きに置かれたウエブパネルに溶接されすフランジの角変形を矯正する装置です。装置が、上下、前後、旋回可能な構造でワークに追従する為に、ワークの設置が容易です。

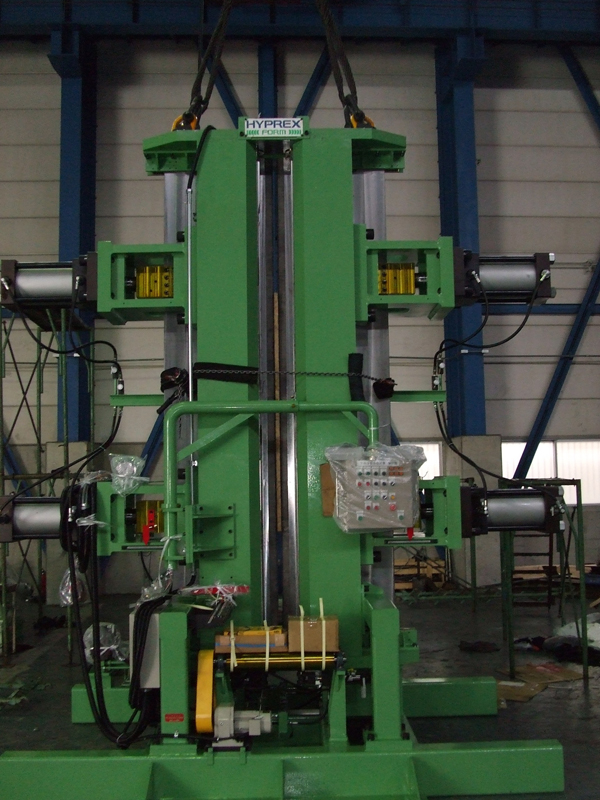

本機は、Ｉ桁製作時のウェブパネルに溶接されたフランジの角変形を、加圧ローラーと受圧ローラーにより加圧しながら連続的歪み矯正する縦型の装置です。

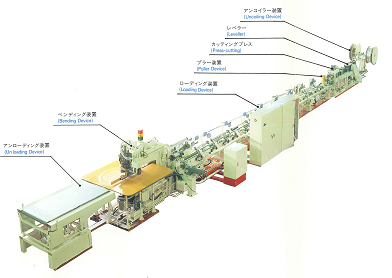

本機は、合成床版と称された平板を任意の個所を所定角度に順次折り曲げ加工を行う専用装置です。平板を竪て成型する為に、フレス方式に比べると容易に成型が出来、小スペースです。

本機は、Ｉ桁製作時のウェブパネルに溶接時のフランジの角変形を防ぐために事前にフランジを傘折れさせる装置です。

本機は、Ｉ桁用加圧ユニット及びＵリブ用加圧ユニットが各々設けられてワークにより対応可能となっております。

本機は、鈑桁パネルを矯正する装置です。受圧金型が矯正部のリブ中心を上昇して、加圧金型矯正を行います。
