鋼板歪矯正機 (REFORRMING PRESS)
鈑桁竪型歪矯正機 ( 金型式／自走型)
本装置は、水平、垂直スティフナーの溶接により生じたウェブパネルのやせ馬を矯正するもので、ワークを立てた状態で架台に固定し、矯正機本体を移動、または押し・受け金型を移動させ矯正位置で停止し、スティフナーの方向に角度を合わせ、押し・受け金型で加圧を行い歪の矯正を行う装置です。
主仕様(鈑桁パネル矯正機)
| 矯正力量 | 加圧 | 60Ton |
|
|---|---|---|---|
| 受圧 | 70Ton |
||
| ワーク寸法 | ウエブ | 桁 高さ | 1.0m ～ 3.5m |
| 桁 長さ | 6.0m ～ 21.0m |
||
| 板厚 | 8mm ～ 25mm |
||
| フランジ | 幅 | 200mm ～ 1.000mm |
|
| 板厚 | 10mm ～ 70mm |
||
| 長さ | 6.0m ～ 21.0m |
||
| スティフナー | 高さ | 100mm ～ 500mm |
|
| 厚さ | 8mm ～ 16mm |
||
| 曲がり桁 | 曲率半径 | Min.R200m |
|
| 走行装置 | 速度 | Max.14m／min |
|
| 距離 | Max.21m |
||
| 駆動 | 0.75Kw×4P×220V×2台 |
||
| ワーククランプ装置 | 台数 | 3式 |
|
| 駆動 | トルクモーター駆動 |
||
| 横移動量 | ±280mm |
||
| 横行移動量 | 有効 6m～21m |
||
| 測長装置 | 方式 | レーザー式距離センサ |
|
| 台数 | 2台/式 |
||
| 測長長さ | Min.6ｍ～Max.21ｍ |
||
| 油圧ユニット | 動力 | 7.5kw×4P×220V |
|
| 高圧 | Max.550kg／cm² |
||
| 低圧 | Max.60kg／cm² |
||
| 容量 | 2００L |
||
| 冷却 | ファーン式オイルクーラ |
||
➊CCDカメラ及びレーザーによるスティフナーピッチ合せが容易にできます。
➋スティフナー方向に合わせ、押し・受け金型旋回可能。
➌押し・受け金型による油圧加圧方式（受け金型基準）
➍曲線桁対応可能 (曲率半径R200M以上)
➎ワーククランプ装置のクランプ開閉はトルクモーターによるアクチュエータ駆動式。
➏ワーク全長測定が可能 (直線桁のみ)

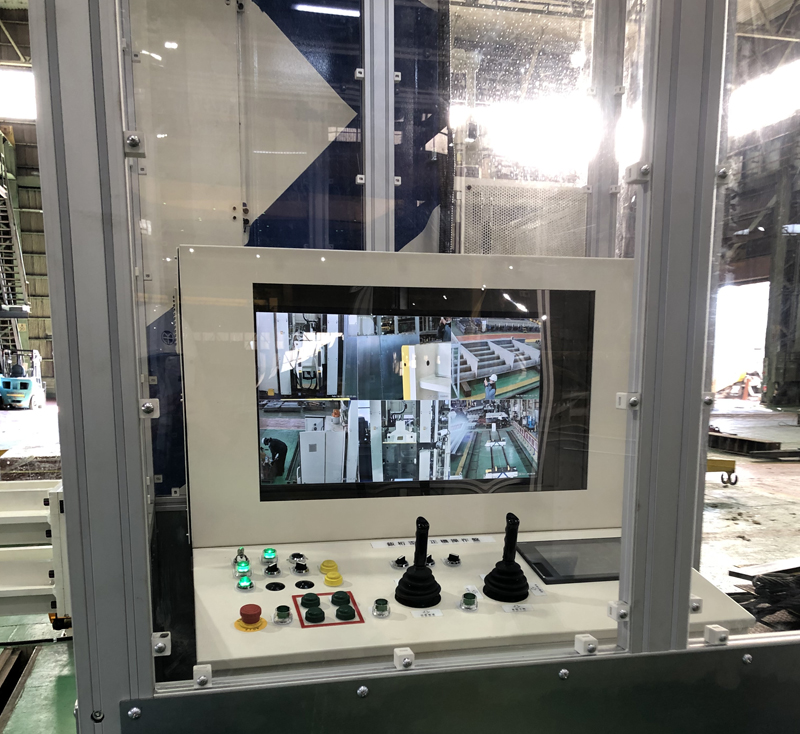

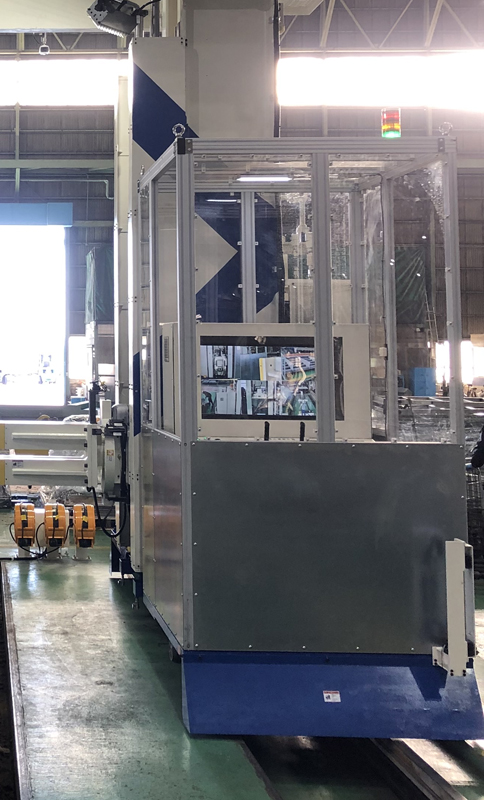

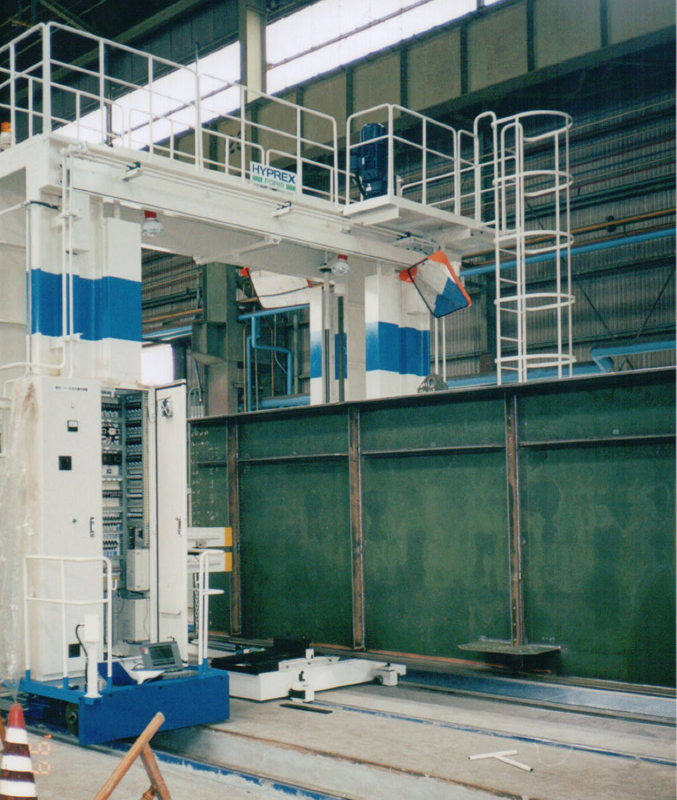

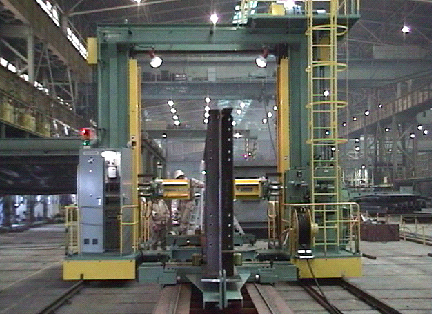

装置写真＆成形サンプル
