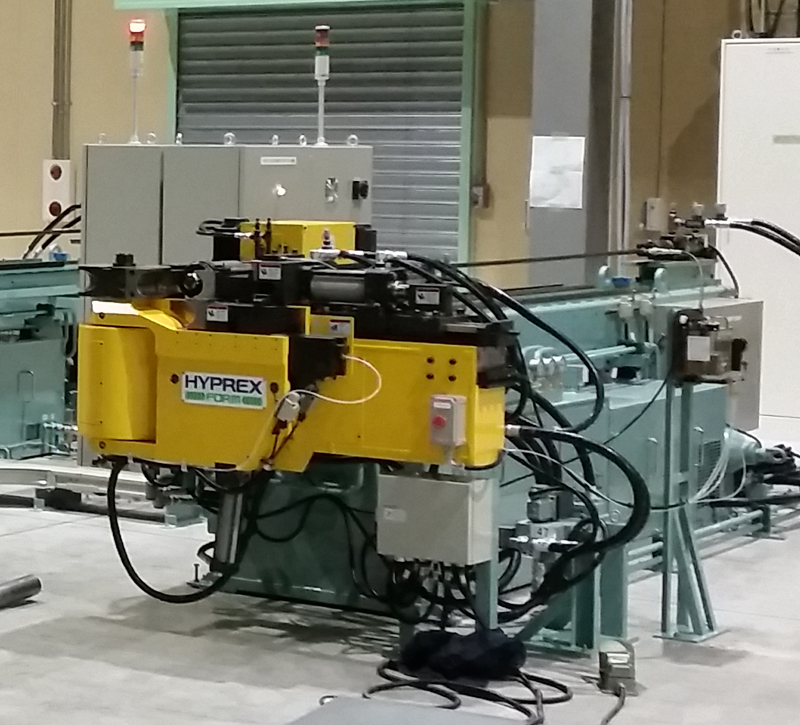

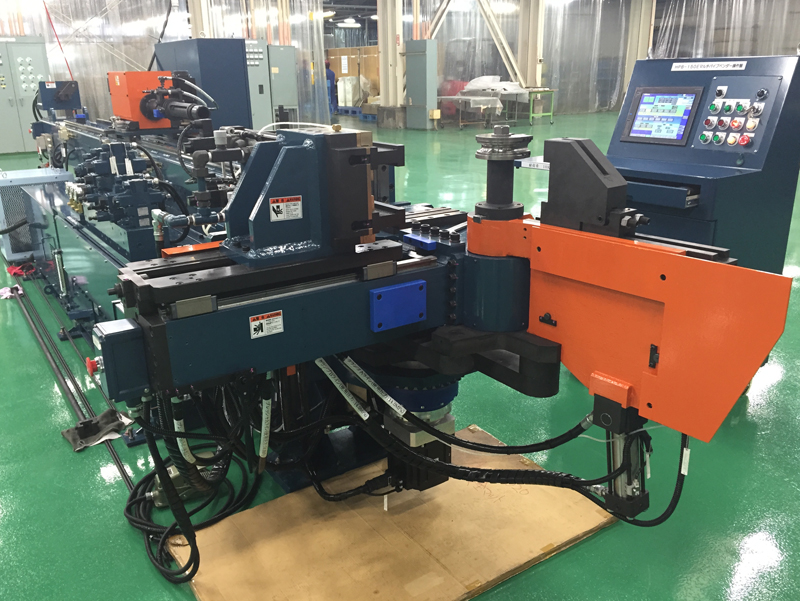

HPBシリーズ パイプベンダー

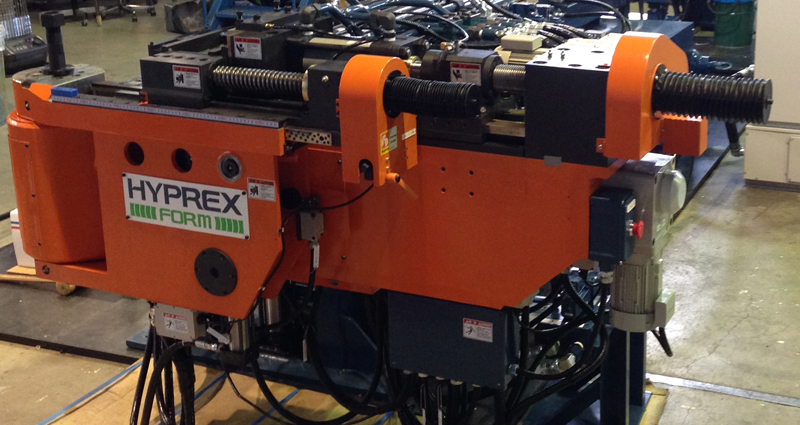

Model. HPB-150E
Model. HPB-300E
➊弊社独自のVECTER SYSTEMにより、三次元測定器と双方向通信にて曲げデータの自動修正を行います。
➋各軸の動作が、高速性能、高精度で尚且つ、巾広い加工スピードの選択入力が可能です。
➌対話式の簡単な操作。
➍基本制御動作に対し、20種類のファンクション機能と組合せる事で多彩な曲げに対応可能です。
➎優れた自己診断機能、モニター機能。
➏豊富な曲げデータ―編集機能。
➐曲げチューブの伸び率、ツイスト量を自動補正。
➑圧力ダイの２段圧切換で、ワークやツールに傷をつけず、磨耗しにくい
➒曲げヘッドが分離型より、ロボット、自動ローダー、セミ自動ローダー、ホッパ、シーム検出等と接続が容易。
❿キャレッジ追従式バックブスターにより、歩留まりが改善。(オプション)
⓫リトラクト圧力ダイ、ブースト圧力ダイで最適曲げ条件の設定が容易。（オプション）
⓬アジテーション曲げにより、多彩な曲げが可能。（オプション）
⓭２段o r３段マルチラジアス曲げが行えます。（オプション）
⓮パイプ加工シミュレーションにより装置との干渉確認が出来ます。（オプション）
⓯オール電動化もラインナップ致しました。

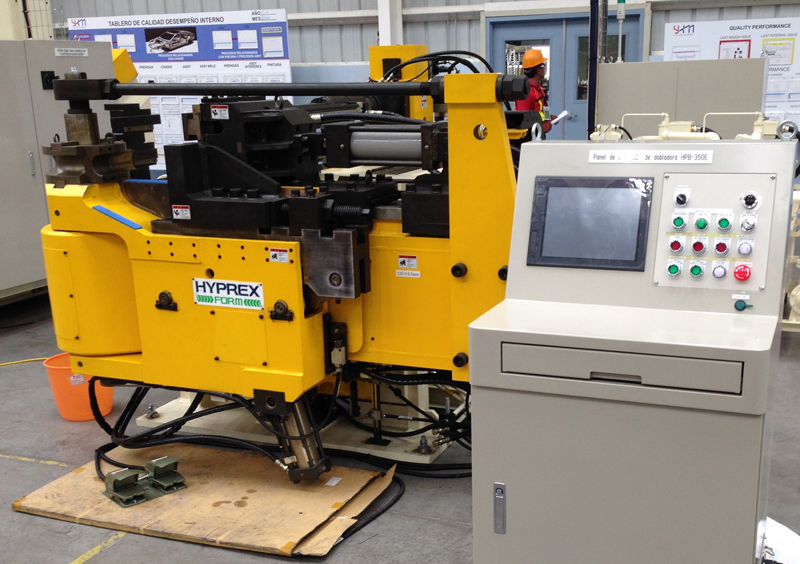

Model. HPB-350E

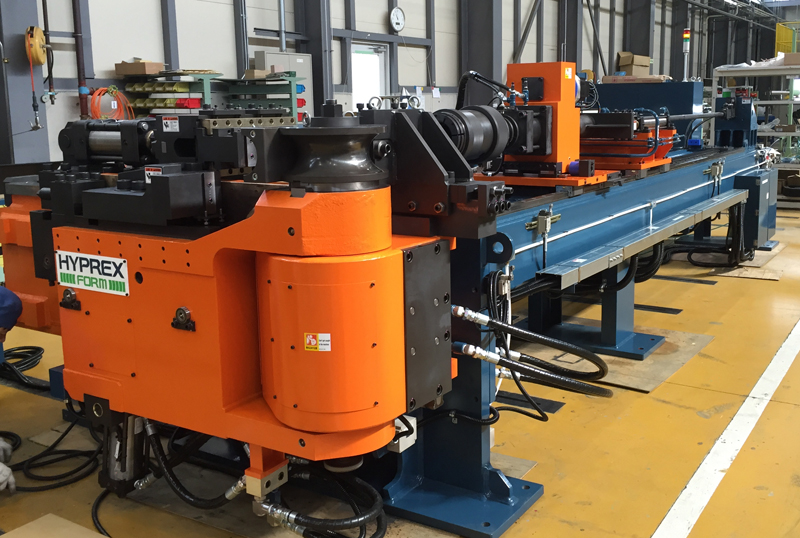

Model. HPB-400E
装置主仕様
■HPBシリーズ (基本仕様)
| 項目 (Items) | HPB-シリーズ (HPB Models) | |||||
|---|---|---|---|---|---|---|
| HPB-150E | HPB-300E | HPB-350E | HPB-400E | HPB-500E | ||
| 最大パイプ径×肉厚 (mm) Max.Pipe Size |
Φ38.1mm × 3.5t |
Φ76.2mm × 4.5t |
Φ89.1mm × 4.2t |
Φ114.3mm × 6.0t |
Φ139.8mm × 6.6t |
|
| 曲げ最大半径 (mm) Max.Pipe Radius |
250mm |
305mm |
305mm |
350mm |
400mm |
|
| 芯金有効長 (mm) Max.Mandrel Bar Length |
3.000mm |
3.000mm |
3.000mm |
3000mm |
3000mm |
|
| 最大送り量 (mm) Max.Pipe Feed Length |
3.000mm |
2.850mm |
2.850mm |
2.900mm |
2.800mm |
|
| 速度 | 曲げ回転 Bend Arm Rotation |
20 rpm |
10 rpm |
6.5rpm |
6 rpm |
5 rpm |
| チャツク回転 Collet Rotation |
30 rpm |
30 rpm |
20 rpm |
20 rpm |
10 rpm |
|
| キャレッジ送り Carriage Travel |
720 mm/sec |
720 mm/sec |
600 mm/sec |
800 mm/sec |
650 mm/sec |
|
| 機械寸法 | 長さ Machine Length |
約 5.500 mm |
約 6.000 mm |
約 6.100 mm |
約 8.000 mm |
約 9.500 mm |
| 幅 Machine Width |
約 1.500 mm |
約 2.200 mm |
約 2.600 mm |
約 2.700 mm |
約 2.900 mm |
|
| 高さ Machine Height |
約 1.400 mm |
約 1.500 mm |
約 1.600 mm |
約 2.150 mm |
約 2.300 mm |
|
| 重量 Net Weight ( approx. ) |
約 3.000Kg |
約 3.400Kg |
約 4.500Kg |
約 7.600Kg |
約 8.800Kg |
|
| オプション Option |
キャレッジ追従式バックブースター | ( Carriage following back booster ) |
|---|---|---|
| クランプ／プレッシャー 位置調整電動化 | ( Electrication of clamp & pressure die position adjustment) |
|
| ベンドヘッドシフト数値化 | ( Bend head shift automation ) |
|
| 芯金出量数値化 | ( Auto mandrel dvice ) |
|
| サイドブースト多段制御 | ( Side boost multiple step control ) |
|
| リトラクトプレッシャーダイ | ( Retract pressure die ) |
|
| リトラクトワイパーダイ | ( Retract wiper die ) |
|
| マルチラジアスベンダー | ( Multi radius bender ) |

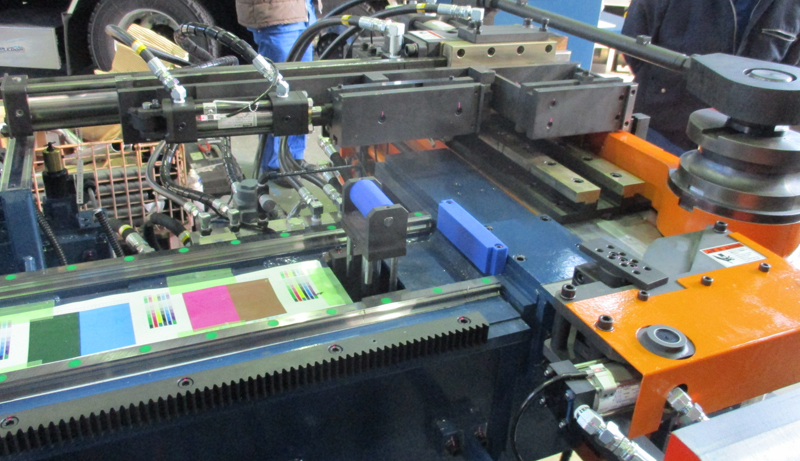

バックブースト装置

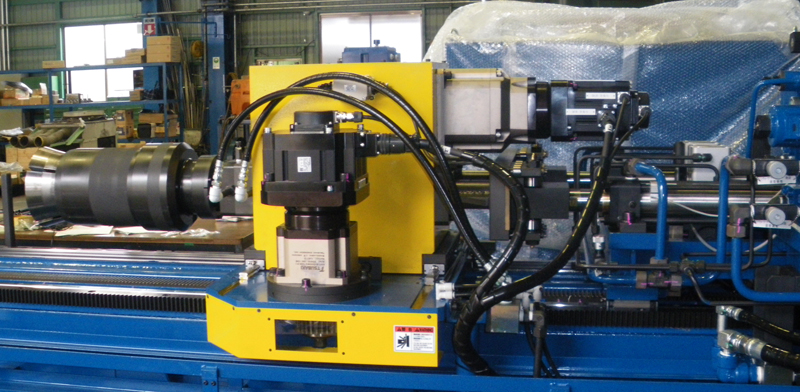

クランプ/プレッシャー数値化
リトラクトワイパー／プレッシャーダイ

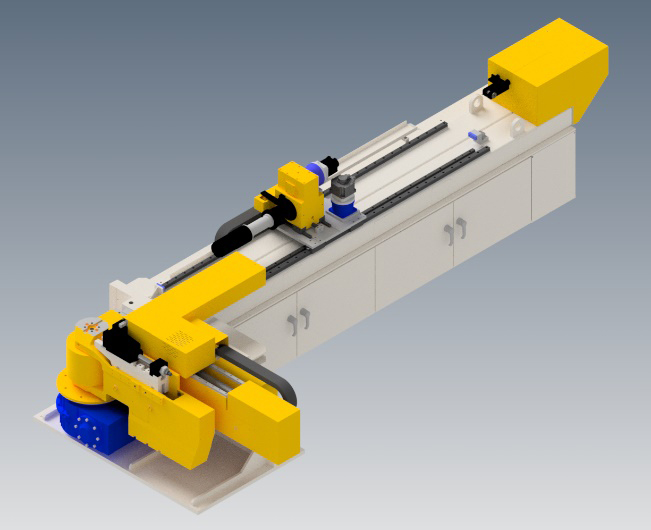

HPB-350EAD (オール電動)【オール電動ベンダー】
➊曲げ／送り／捻り
➋クランプダイ
➌プレッシャーダイ
➍サイドブースト
➎チャック装置
➏芯金装置
➐ベンドヘッドシフト
【カスタマイズ製作】
弊社は、お客様の仕様・目的に基づき都度ベストフィットの装置提案を行っております。
小半径曲げ仕様に於いては装置剛性を向上させ、曲げ実績と解析などにより最も適切な装置提案をさせて頂いております。
適応性、操作性、高速性に優れ、加工スピードは、同時動作・オーバーラップ動作で生産性の高いマシンとなり、加工精度はクローズドループによる、デジタルサーボ制御と、それに対応するハイメカニズムにより保証されています。
また、ライナップされた商品に対し常に「カスタマイズ」製作を行っています。
