油井管用管端加工機
本装置は、特殊ネジ等の事前加工を目的とした、パイプ先端にスエージング・エキスパンド加工を行う専用機です。
管端の均一な厚みを確保して、内外径を精度良くするプレス式の成型機です。
装置主仕様
主要対象パイプ
| Pipe O.D(mm) | Tube type | Pipe Lengh (m) | Thickness(mm) | Swage Power(KN) | Clanp Power(KN) | No. of Head |
|---|---|---|---|---|---|---|
| 60.3～190.7 | Seamless |
5.5～14.63 |
4.83～8.05 |
727 |
1115 |
1 |
| 60.3～139.7 | Seamless |
7～13.5 |
4.83～14.22 |
727 |
1115 |
1 |
| 60.3～177.8 | Seamless |
6～14 |
4.83～20.0 |
1470 |
2200 |
1 |
| 60.3～193.7 | Seamless |
6～14 |
4～25.4 |
1500 |
2240 |
1 |
| 177.8～346 | Seamless |
6～14 |
8～25.4 |
3000 |
4500 |
1 |
| 101.6～426 | L/P & OCTG |
6.3～14 |
4.5～50.0 |
9500 |
15000 |
2 |

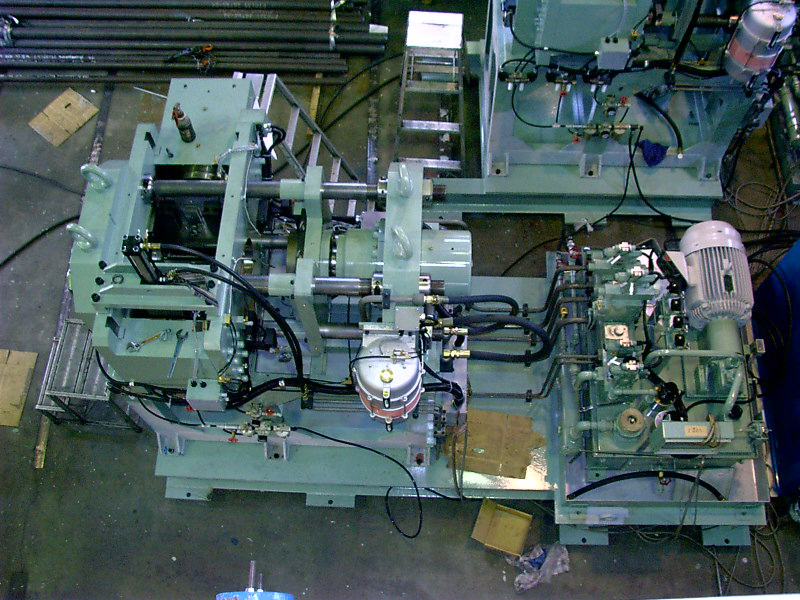

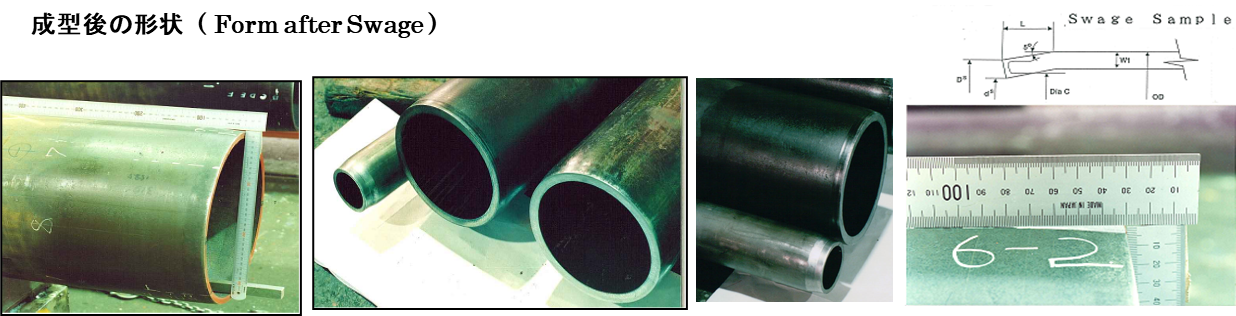

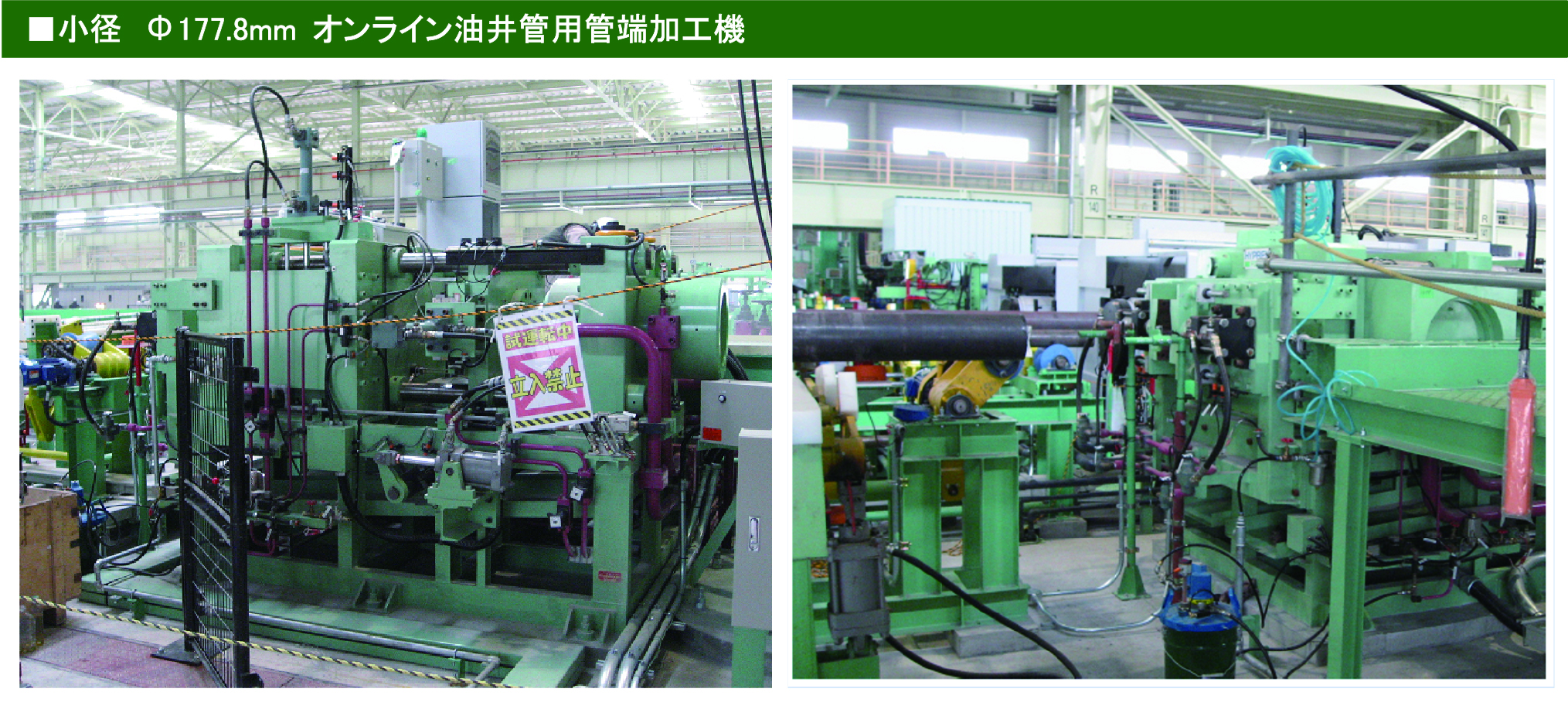

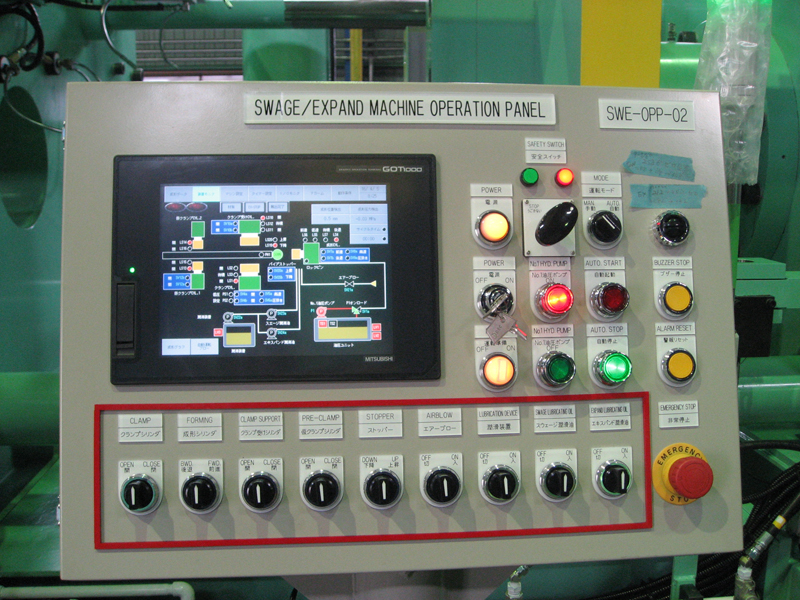

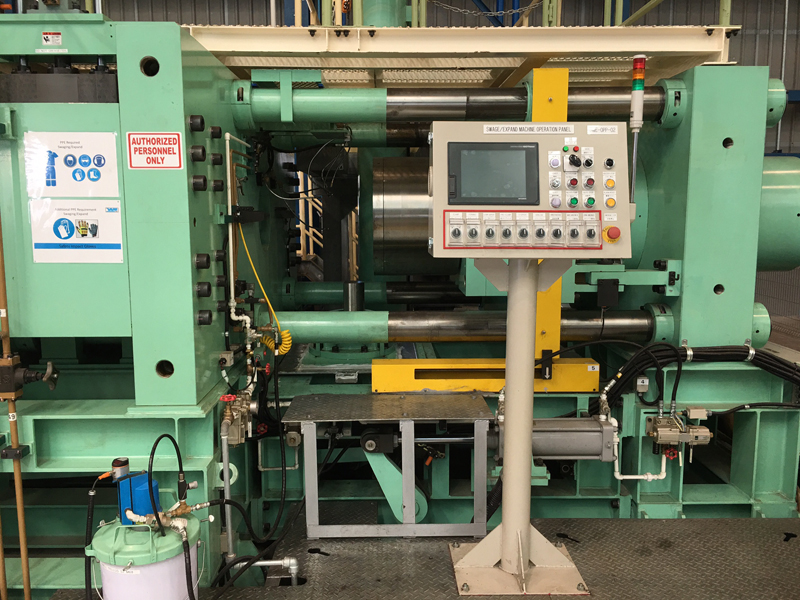

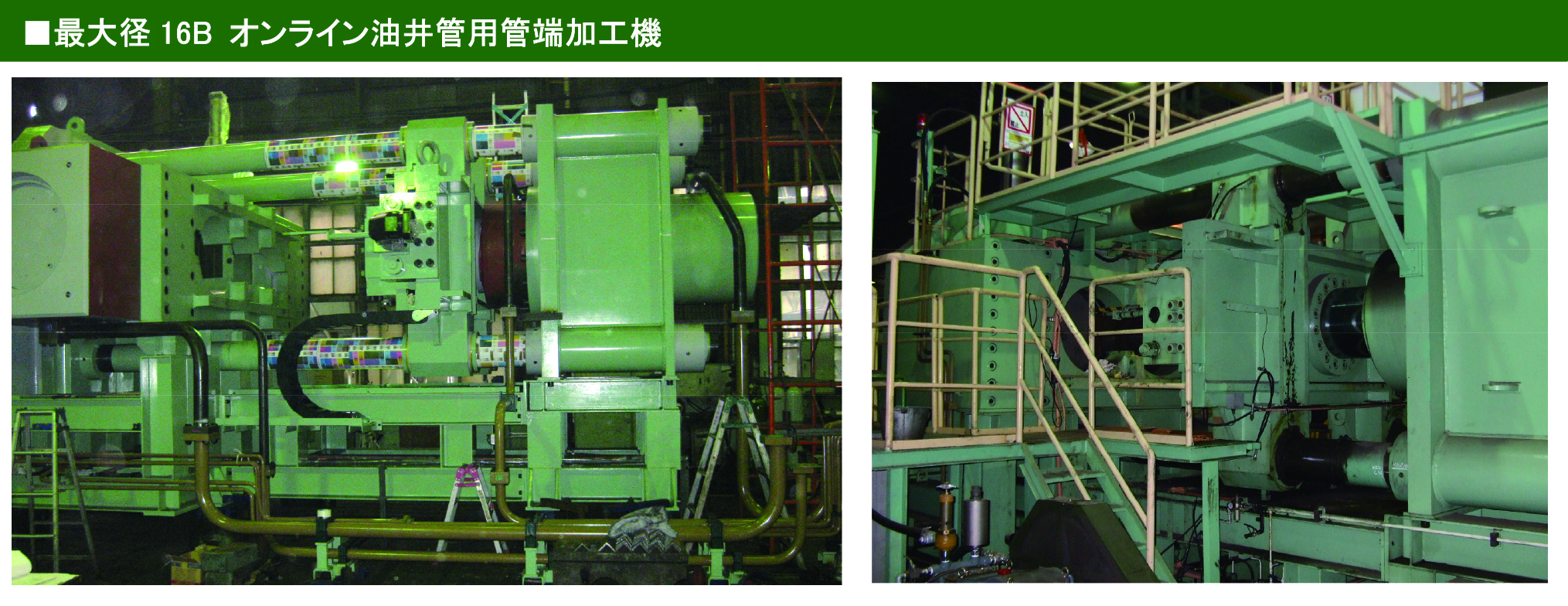

装置写真＆成形サンプル
