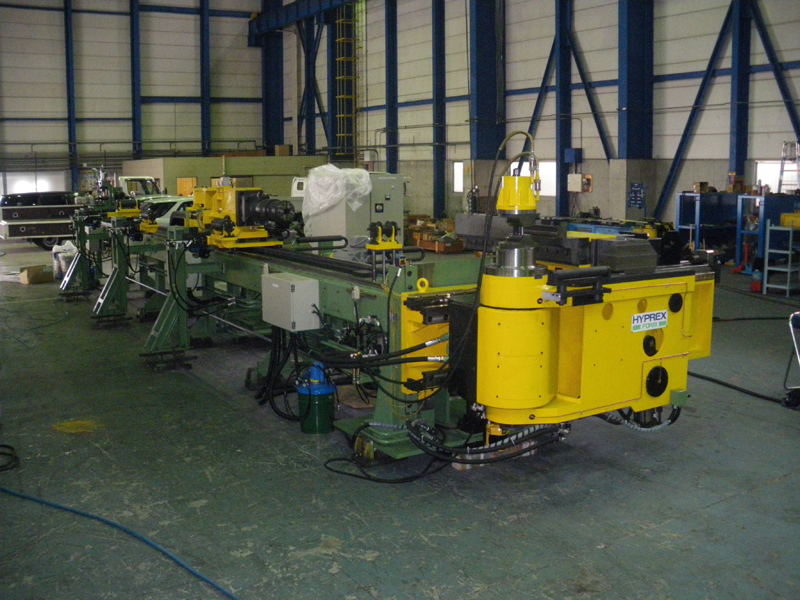

ボイラーチューブ用 YPB-703S特殊ベンダー
① 曲げ半径変更は、ベンドヘッドが移動する為にチューブの搬入は一定の為にローディングが容易です。
② プレッシャー機構は油圧シリンダーダイレクト方式を採用しチューブ仕様別圧力制御を行う為に再現性の有る曲げ加工が可能です。
③ 軸制御部は、油圧比例弁及びAC－サーボモータを採用し、精度よく滑らかな動作が得られます。
④ 干渉の確認を行うためのシュミレーションが可能です。
装置主仕様
| 項目(Item) | 仕様 (Specifications) | ||
|---|---|---|---|
| 能力 Capacity |
管外径 | Tube O．D |
φ89.1 ～ φ216.3 mm |
| 肉厚 | Thickness |
t4.2 ～ t12.7 mm |
|
| 管長さ | Length |
Max.18,000 mm,Max.8,000 mm, (芯金使用時) |
|
| 曲げ能力 | Bending Capacity |
Max. 76.2 mm O.D. x t8.0x 1.5DR |
|
| 曲げ半径 | Bending radius |
Max. 250 mm |
|
| 送り長さ | Feedihg stroke |
Max. 6,000 mm |
|
| 曲げ角度 | Bending angie |
Max. 190 ° |
|
| 曲げ段数 | Bending step |
Max. 30 段 |
|
| 捩り角度 | Twisting angie |
± 360 ° |
|
| ﾊﾞｯｸﾌﾞｰｽﾀｰ力量 | Boost force |
210KN |
|
| 速度 Speed |
曲げ速度 | Bending speed |
Max. 3 rpm. |
| 送り速度 | Feedihg speed |
Max. 30 m/min ( 可変 ) |
|
| 捻り速度 | Twisting speed |
Max.10rpm. ( 可変 ) |
|
| 精度 Accuracy |
曲げ精度 | Bending accuracy |
± 0.1 ° |
| 送り精度 | Feedihg accuracy |
± 0.1 mm |
|
| 捻り速度 | Twisting accuracy |
± 0.2 mm |
|

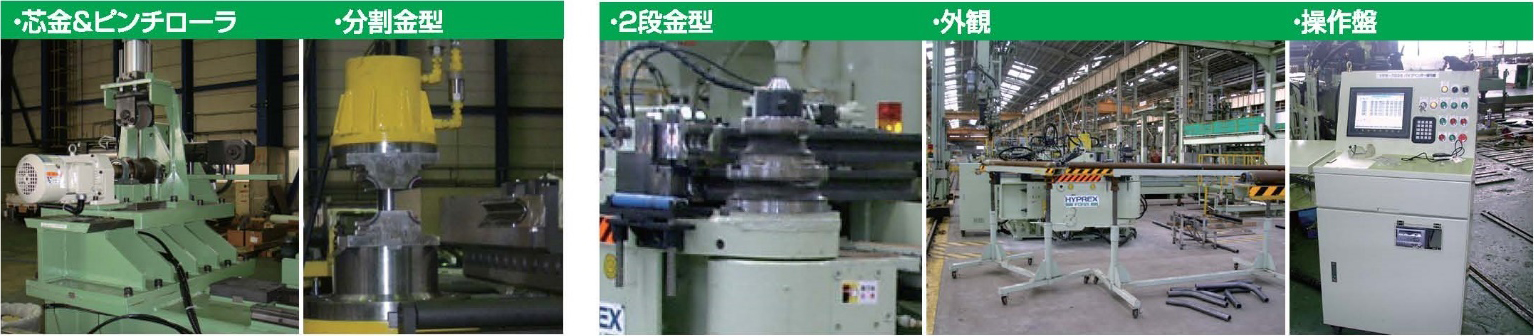

本機は，ステッキ・Ｕ・単曲げから窓管曲げ及び蛇管曲げ更に、立体曲げ加工にいたるまでの曲げ加工が出来る数値制御油圧式パイプベンダ－です。

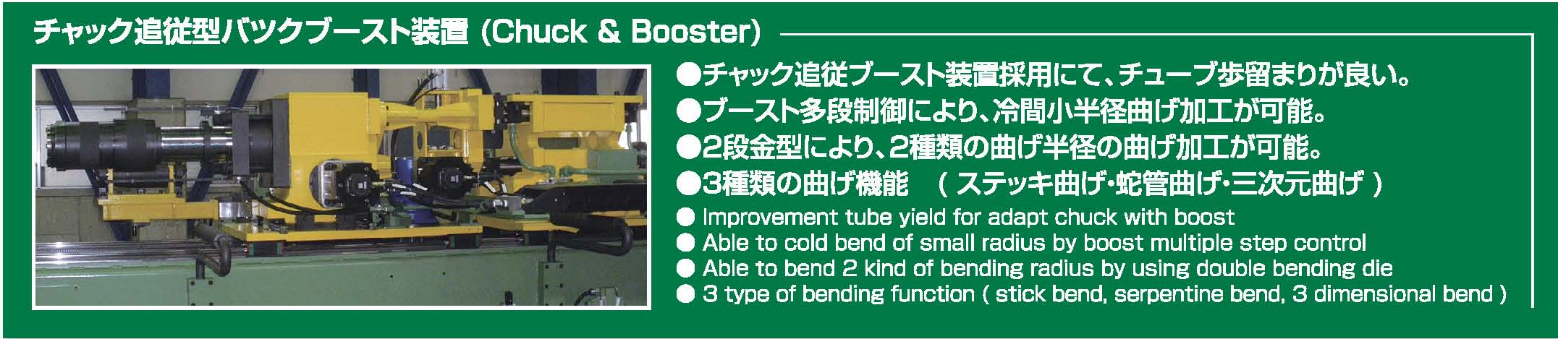

また、冷間小半径曲げを可能とする為にバックブーストを具備し多段制御可能とした特殊装置です。
