Model HF300-S

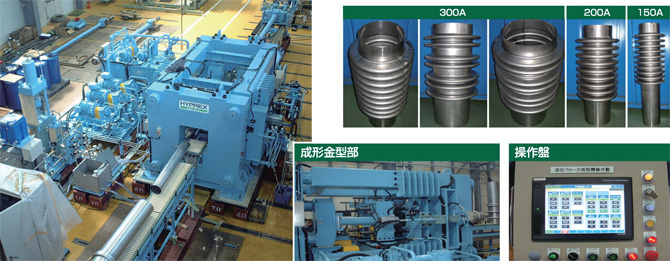

本機は、長管のステンレス鋼管を水圧によって一山ずつ連続に成形するフレキシブルチューブ加工機です。
長管のパイプを素管受けスキット台より、チャック送り装置まで人手にて挿入後、 素管ピッチ送り、金型開閉、成形を連続に行い必要な山数を一山ずつ高精度に加工を行います。
本装置は成形機本体、芯金装置、素管受けスキット、水圧装置、Hydraulicユニット、電気 制御装置、ﾜｰｸ引込み・送り装置､金型送り装置及び金型によって構成されています。
長管のパイプを素管受けスキット台より、チャック送り装置まで人手にて挿入後、 素管ピッチ送り、金型開閉、成形を連続に行い必要な山数を一山ずつ高精度に加工を行います。
本装置は成形機本体、芯金装置、素管受けスキット、水圧装置、Hydraulicユニット、電気 制御装置、ﾜｰｸ引込み・送り装置､金型送り装置及び金型によって構成されています。

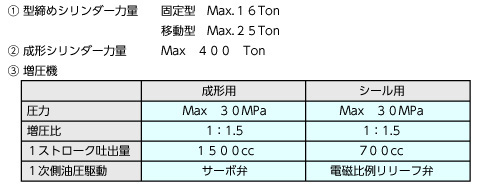

装置仕様

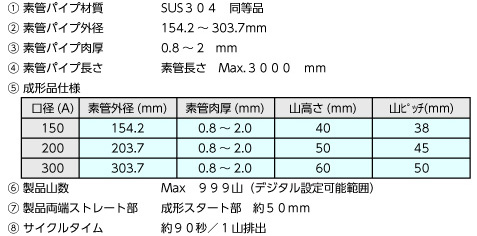

素管仕様
