ＹＰＢ-703Ｓ弯管机
概要
本機は，ステッキ・Ｕ・単曲げから窓管曲げ及び蛇管曲げ更に、立体曲げ加工にいたるまでの曲げ加工が出来る数値制御Hydraulic式パイプベンダ－です。

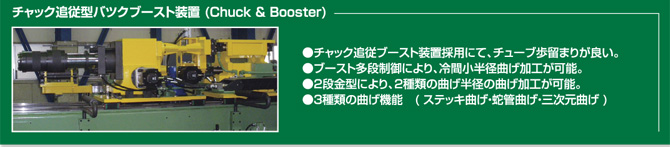

また、冷間小半径曲げを可能とする為にバックブースを具備し多段制御可能とした特殊装置です。
特徴
- ①曲げ半径変更は、ベンドヘッドが移動する為にチューブの搬入は一定の為にローディングが容易です。ヘッドの移動はHydraulicシリンダーによる数値化を採用により作業性が容易となっています。
- ②プレッシャー機構はHydraulicシリンダーダイレクト方式を採用しチューブ仕様別圧力制御を行う為に再現性の有る曲げ加工が可能です。
- ③軸制御部は、Hydraulic比例弁及びAC－サーボモータを採用し、精度よく滑らかな動作が得られます。
- ④干渉の確認を行うためのシュミレーションが可能です。
